तितली वाल्व की संरचना और कार्य सिद्धांत

90-डिग्री रोटेशन, सहज प्रवाह नियंत्रण महारत-तितली वाल्व: बड़े-व्यास पाइपलाइन संचालन के लिए दक्षता और लागत का अनुकूलन!

1.Overall अवलोकन:

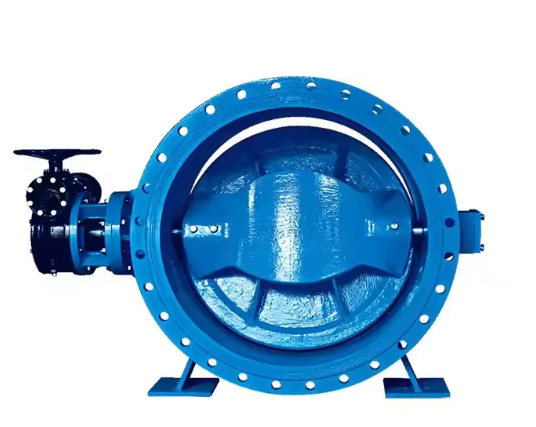

  एक तितली वाल्वएक संरचनात्मक रूप से सरल और त्वरित-ऑपरेटिंग वाल्व है जिसका उपयोग मुख्य रूप से पाइपलाइनों में तरल पदार्थों (जैसे पानी, गैस, या स्लरीज़) के प्रवाह को नियंत्रित करने के लिए किया जाता है। इसका मुख्य कार्य पाइप के भीतर एक डिस्क (तितली डिस्क) को घुमाकर प्रवाह मार्ग को खोलना, बंद करना या विनियमित करना है।

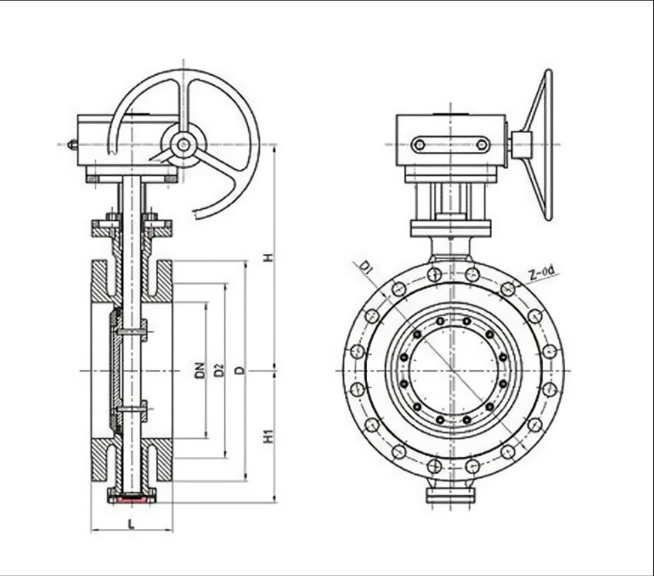

2.key घटक - वाल्व शरीर और डिस्क:

   तितली वाल्व का मुख्य शरीर वाल्व बॉडी है, जो दोनों छोरों पर पाइपलाइन से जुड़ा एक छोटा बेलनाकार आवास है, जो द्रव मार्ग का गठन करता है। वाल्व बॉडी पास के भीतर केंद्रीय रूप से तैनात मुख्य घटक है - डिस्क। यह एक डिस्क-आकार की संरचना है जिसका डिजाइन (सांद्रता या सनकी) और सामग्री वाल्व के प्रदर्शन को काफी प्रभावित करती है।

3.key घटक - स्टेम और एक्टिवेशन:

   एक तना केंद्र या डिस्क के एक विलक्षण बिंदु से गुजरता है और वाल्व शरीर के बाहर फैलता है। यह शाफ्ट बाहरी ऑपरेटिंग तंत्र (जैसे कि लीवर, हैंडव्हील, या स्वचालित एक्ट्यूएटर) द्वारा उत्पन्न घूर्णी बल (टॉर्क) को ट्रांसमिट करने के लिए जिम्मेदार है, जो इसके रोटेशन को चलाता है।

4.key घटक - सीलिंग (सीट और सील):

   बंद होने पर सीलिंग प्राप्त करने के लिए, वाल्व बॉडी की आंतरिक दीवार पर एक कुंडलाकार सीट स्थापित की जाती है (या ट्रिपल-ऑफसेट डिज़ाइन में डिस्क किनारे पर)। जब डिस्क बंद हो जाती है, तो इसका किनारा इस सीट के खिलाफ कसकर प्रेस करता है। सीट सामग्री इलास्टोमर्स (नरम सीट, जैसे, रबर, पीटीएफई, अच्छी सीलिंग की पेशकश) या धातु (हार्ड सीट, उच्च तापमान और दबाव के लिए प्रतिरोधी) हो सकती है। इसके अतिरिक्त, सील (जैसे पैकिंग या ओ-रिंग) स्थित हैं जहां स्टेम वाल्व बॉडी से बाहर निकलता है, स्टेम के साथ मीडिया रिसाव को रोकता है।

5. कार्य सिद्धांत - उद्घाटन प्रक्रिया:

   जब वाल्व को खोलने की आवश्यकता होती है, तो ऑपरेटिंग मैकेनिज्म (मैनुअल या ऑटोमैटिक) स्टेम को घुमाता है। स्टेम डिस्क को अपने अक्ष के चारों ओर घूमने का कारण बनता है, एक स्थिति से लंबवत पाइपलाइन अक्ष (90 डिग्री, बंद राज्य) से एक स्थिति (0 डिग्री) के समानांतर स्थिति की ओर बढ़ता है। जैसे ही डिस्क घूमती है, द्रव में इसकी रुकावट कम हो जाती है, प्रवाह मार्ग धीरे -धीरे खुलता है, और द्रव आसानी से बहता है। रोटेशन कोण प्रवाह दर के सटीक नियंत्रण की अनुमति देता है।

6. कार्यकारी सिद्धांत - समापन प्रक्रिया:

   जब वाल्व को बंद करने की आवश्यकता होती है, तो ऑपरेटिंग तंत्र विपरीत दिशा में स्टेम को घुमाता है। डिस्क अपनी स्थिति से पाइपलाइन के समानांतर घूमने लगती है, उत्तरोत्तर प्रवाह पथ को अवरुद्ध करती है। लंबवत स्थिति तक पहुंचने के लिए लगभग 90 डिग्री घूमने पर, डिस्क का किनारा सीट के खिलाफ मजबूती से दबाता है। इस संपीड़न के माध्यम से (नरम सीटों के लिए लोचदार विरूपण पर भरोसा करना, या हार्ड सीटों के लिए सटीक शंक्वाकार टेंपर संपर्क), डिस्क एज और सीट के बीच एक पूरी सीलिंग रिंग बनती है, जो पूरी तरह से द्रव प्रवाह को अवरुद्ध करती है।

7.main लाभ:

   तितली वाल्व के प्राथमिक लाभ उनके कॉम्पैक्ट संरचना, हल्के वजन, और छोटे आमने-सामने आयामों (स्थान की बचत), सरल और त्वरित संचालन (आमतौर पर खुले/करीब के लिए केवल 90-डिग्री रोटेशन की आवश्यकता), कम द्रव प्रतिरोध (विशेष रूप से जब पूरी तरह से खुला), कम ऑपरेटिंग टॉर्क, और बड़े आवासीय पाइपलाइनों में महत्वपूर्ण लागत लाभों में निहित हैं।

8. नुकसान और विचार:

   तितली वाल्वों के नुकसान में उनकी सीलिंग दबाव क्षमता शामिल है जो आमतौर पर गेट या ग्लोब वाल्व (विशेष रूप से नरम-बैठे प्रकार) की तुलना में कम होती है, डिस्क हमेशा प्रवाह पथ में मौजूद होती है, जिससे कुछ दबाव हानि होती है, गंभीर थ्रॉटलिंग अनुप्रयोगों (जो कंपन या क्षरण का कारण हो सकती है) के लिए कम उपयुक्त होती है, और सॉफ्ट-सीट सामग्री की संवेदनशीलता।

9.typical अनुप्रयोग:

   इन फायदों का लाभ उठाते हुए, तितली वाल्व व्यापक रूप से मध्यम-से-बड़े व्यास परिदृश्यों में लागू होते हैं, जो त्वरित संचालन, अंतरिक्ष बाधाओं या लागत संवेदनशीलता की मांग करते हैं। सामान्य अनुप्रयोगों में शामिल हैं: जल आपूर्ति और जल निकासी प्रणाली (पीने योग्य पानी, अपशिष्ट जल), एचवीएसी (हीटिंग, वेंटिलेशन, और एयर कंडीशनिंग) सिस्टम, फायर प्रोटेक्शन सिस्टम, पावर इंडस्ट्री में कूलिंग वाटर, पेट्रोकेमिकल इंडस्ट्री (कम दबाव, परिवेश-तापमान मीडिया के लिए), खाद्य और फार्मास्युटिकल इंडस्ट्रीज (सैनिटरी-ग्रैड वैल्व्स), और स्लोरिंग हैंडलिंग।
