वाई प्रकार का स्ट्रेनर क्या है?

The वाई-प्रकार की झरनीऔद्योगिक पाइपिंग सिस्टम में सबसे व्यापक रूप से उपयोग किए जाने वाले यांत्रिक निस्पंदन डिवाइस के रूप में खड़ा है, इसका नाम इसके आवास के विशिष्ट वाई-आकार के विन्यास से लिया गया है। इसका मुख्य कार्य एक आंतरिक स्ट्रेनर स्क्रीन के माध्यम से तरल पदार्थ (जैसे जंग, वेल्डिंग स्लैग, पाइप स्केल, या प्रक्रिया अवशेषों) के भीतर ठोस कण अशुद्धियों को बाधित करना है, जिससे डाउनस्ट्रीम उपकरण (पंप, वाल्व, फ्लो मीटर, हीट एक्सचेंजर्स, आदि) को पहनने या रुकावट से बचाया जाता है। ऑपरेटिंग सिद्धांत में शामिल हैं: तरल पदार्थ इनलेट के माध्यम से झरनी आवास में प्रवेश करता है, एक कोण वाले बेलनाकार स्क्रीन के माध्यम से बहता है जहां दूषित पदार्थ आंतरिक सतह पर फंस जाते हैं, जबकि स्वच्छ द्रव मेष उद्घाटन से गुजरता है आउटलेट तक। संचित मलबे को मैन्युअल रूप से या स्वचालित रूप से नीचे की तरफ नाली वाल्व खोलकर हटाया जा सकता है।

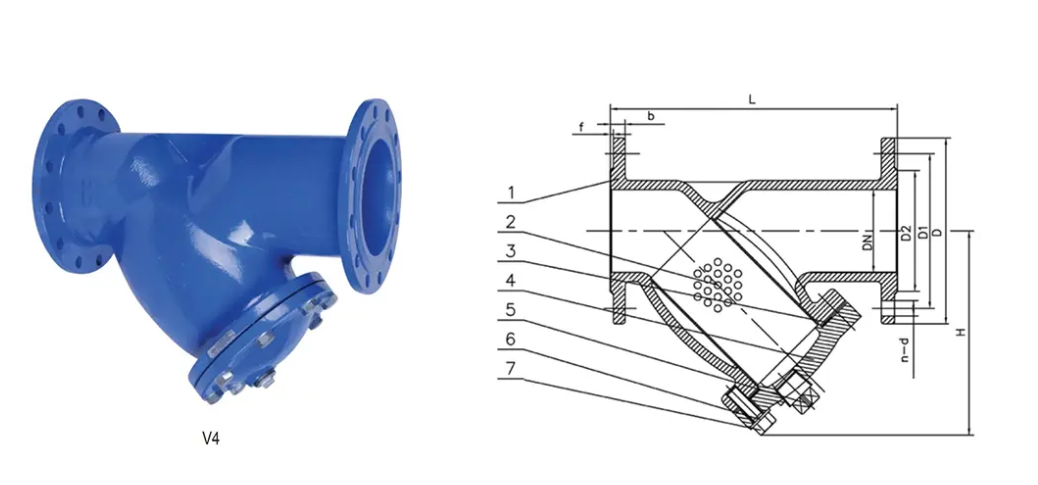

वाई-प्रकार के तनाव के प्रमुख संरचनात्मक घटकों में शामिल हैं: एक वाई-आकार का आवास आमतौर पर कास्ट कार्बन स्टील, स्टेनलेस स्टील या डक्टाइल आयरन से निर्मित; शीर्ष पर एक हटाने योग्य अंत कैप (बोल्ट या थ्रेडेड सील द्वारा सुरक्षित); एक आंतरिक रूप से घुड़सवार सिलिंड्रो-म- घटक झरनी की टोकरी (आमतौर पर 304/316 स्टेनलेस स्टील 0.5 मिमी से 3 मिमी तक होती है); और आधार पर एक नाली बंदरगाह (flanged या थ्रेडेड)। इसके संरचनात्मक फायदे कम प्रवाह प्रतिरोध (0.1 बार से नीचे दबाव ड्रॉप के साथ सीधे-थ्रू डिज़ाइन), कॉम्पैक्ट फुटप्रिंट (टोकरी स्ट्रेनर्स से छोटा), और पाइपलाइन डिस्सैम के बिना रखरखाव में निहित हैं (स्क्रीन को अंत कैप को हटाकर एक्सेस किया जा सकता है)।

विविध परिचालन मांगों को पूरा करने के लिए, महत्वपूर्ण कार्यात्मक वेरिएंट विकसित किए गए हैं। उच्च दबाव वाले प्रबलित मॉडल में बिजली संयंत्र मुख्य स्टीम लाइनों जैसे अनुप्रयोगों के लिए पीएन 100 (10 एमपीए) तक के दबाव को समझने के लिए मोटे आवास और जाली फ्लैंग्स की सुविधा है। गुहिकायन-प्रतिरोधी प्रकार उच्च अंतर दबाव के तहत बुलबुला-प्रेरित कटाव को रोकने के लिए स्क्रीन संरचना के भीतर प्रवाह-गाइडिंग वैन को शामिल करते हैं। स्व-क्लीनिंग संस्करण स्वचालित मलबे डिस्चार्ज के लिए बैकफ्लश तंत्र और विभेदक दबाव सेंसर को एकीकृत करते हैं। उच्च तापमान वाली विशेष इकाइयां 450 डिग्री सेल्सियस तक सेवा के लिए ग्रेफाइट सर्पिल-घाव गैसकेट और मिश्र धातु स्टील स्क्रीन को नियुक्त करती हैं। संक्षारक वातावरण (जैसे, रासायनिक पौधों) के लिए, पूर्ण 316L स्टेनलेस स्टील निर्माण एसिड/क्षार मीडिया हमले का विरोध करता है।

इंजीनियरिंग चयन के लिए पांच महत्वपूर्ण मापदंडों का मूल्यांकन करने की आवश्यकता होती है: पहला, निस्पंदन सुंदरता (संरक्षित उपकरण की जरूरतों के आधार पर - जैसे, 80 मेष/180 माइक्रोन अपस्ट्रीम अप सेंट्रीफ्यूगल पंप, 200 मेष/75 माइक्रोन नियंत्रण वाल्व से पहले)। दूसरा, प्रवाह दर और पाइप व्यास (पूर्ण आकार रेंज DN15-DN1200; कण पैठ को रोकने के लिए वेग को 1-3 m/s पर बनाए रखा जाना चाहिए)। तीसरा, ऑपरेटिंग दबाव और तापमान (आवास सामग्री को स्थितियों से मेल खाना चाहिए-जैसे, पीएन 16 डक्टाइल आयरन एंबिएंट वॉटर सिस्टम के लिए, मध्यम दबाव भाप के लिए पीएन 40 कार्बन स्टील)। चौथा, कनेक्शन प्रकार (निकला हुआ किनारा मानकों को पाइपिंग के साथ संरेखित करना होगा: ANSI/EN/DIN)। अंत में, नाली विधि (मैनुअल नालियां किफायती हैं, लेकिन निगरानी की आवश्यकता होती है; स्वचालित सिस्टम मानवरहित स्टेशनों को सूट करते हैं)।

स्थापना और रखरखाव सर्वोत्तम प्रथाओं जनादेश: क्षैतिज माउंटिंग (नाली बंदरगाह लंबवत नीचे की ओर) गुरुत्वाकर्षण द्वारा निपटाने को सक्षम करने के लिए; द्रव आंदोलन के साथ प्रवाह दिशा तीर का सख्त संरेखण; अशांत हस्तक्षेप से बचने के लिए पंप इंटेक स्ट्रेनर्स ने ter10 पाइप व्यास ऊपर की ओर तैनात किया; और वेल्डिंग स्लैग द्वारा स्क्रीन प्रभाव को रोकने के लिए पूर्व-कमीशन लाइन फ्लशिंग। रखरखाव की आवृत्ति दूषित भार पर निर्भर करती है, आमतौर पर स्क्रीन की सफाई की आवश्यकता होती है जब दबाव अंतर 0.5 बार तक पहुंचता है (स्टीम सिस्टम को दैनिक जल निकासी की आवश्यकता हो सकती है)। रासायनिक, बिजली, समुद्री और एचवीएसी सिस्टम में पहली रक्षा लाइन के रूप में, वाई-स्ट्रेनर्स उपकरण की विफलता दर को 40%से अधिक कम करते हैं, सिस्टम विश्वसनीयता के लिए आवश्यक साबित होता है।
