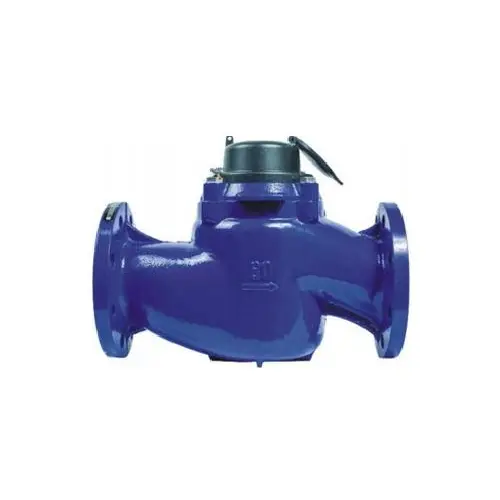

वॉल्टमैन वॉटर मीटर WS-40-200
उपयोग: वर्टिकल वोल्टमैन वॉटर मीटर एक प्रकार का वोल्टमैन (स्क्रू विंग) वॉटर मीटर है। स्क्रू विंग वॉटर मीटर, जिसे वोल्टमैन वॉटर मीटर भी कहा जाता है, एक प्रकार का स्पीड वॉटर मीटर है, जो बड़े-व्यास वाली पाइपलाइन में उपयोग के लिए उपयुक्त है। यह बड़ी प्रवाह क्षमता और छोटे दबाव हानि की विशेषता है।
लागू शर्तें:
सामग्री: कच्चा लोहा खोल
▶ ठंडा पानी: 0.1~30℃
▶गर्म पानी:0.1~90℃
▶कार्य दबाव: 1.0 एमपीए
इंस्टॉलेशन तरीका:
1.क्षैतिज स्थापना।
2.अतिरिक्त जल फिल्टर की आवश्यकता नहीं है।
3. जल मीटर के जल इनलेट/आउटलेट को सीधे पाइप अनुभाग की आवश्यकताओं की आवश्यकता नहीं है।
विशेषताएँ:
1. कोई वर्म गियर ट्रांसमिशन तंत्र नहीं, प्ररित करनेवाला सीधे काउंटर चलाता है, उच्च ट्रांसमिशन दक्षता और कम शुरुआती प्रवाह।
2. विस्तृत रेंज, बड़े प्रवाह परिवर्तन वाले अवसरों के लिए उपयुक्त।
3.पूर्ण प्रवाह का पता लगाना, उच्च माप सटीकता।
4. ड्राई मैग्नेटिकट्रांसमिशन संरचना यह सुनिश्चित करती है कि काउंटर साफ और स्पष्ट है।
5. छह अंकों का बड़ा डिजिटल व्हील रीडिंग प्रदर्शित करता है, और रीडिंग स्पष्ट होती है।
6. वियोज्य मीटरिंग मूवमेंट संरचना रखरखाव के लिए सुविधाजनक है।
7. निजी मीटर समायोजन को रोकने के लिए आंतरिक समायोजन संरचना।

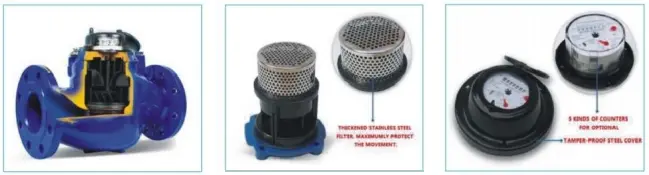

8. स्टेनलेस स्टील फिल्टर स्क्रीन में निर्मित प्रभावी ढंग से मापने तंत्र की रक्षा करता है।
9. उच्च पहनने के लिए प्रतिरोधी असर प्रणाली (विमानन उपकरण के लिए रत्न असर + उच्च पहनने के लिए प्रतिरोधी सीमेंटेड कार्बाइड शाफ्ट) उत्पाद की दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करती है और उत्पाद के अधिकतम प्रवाह में काफी सुधार करती है।
10.जंग की रोकथाम को अधिकतम करने और उत्पाद की सेवा जीवन को लम्बा करने के लिए स्टेनलेस स्टील फास्टनरों और एपॉक्सी राल पाउडर को खोल के अंदर और बाहर लगाया जाता है; वैकल्पिक एंटी प्राइइंग सुरक्षात्मक कवर (उपयोगकर्ताओं को अनुमति के बिना आंदोलन को अलग करने, मापने के तंत्र को नुकसान पहुंचाने या बदलने से रोकता है, और सबसे बड़ी सीमा तक चोरी-रोधी पानी की भूमिका निभाता है)।
तकनीकी मापदण्ड:
| डीएन (मिमी) | प्रवाह सीमा | अधिकतम प्रवाह Q4 | सामान्य प्रवाह Q3 | सीमा प्रवाह Q2 | न्यूनतम प्रवाह Q1 | न्यूनतम पढ़ना | अधिकतम पढ़ना |
| Q3/Q1 | मी³/घंटा | घन मीटर | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1.26/0.32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999, 999 |

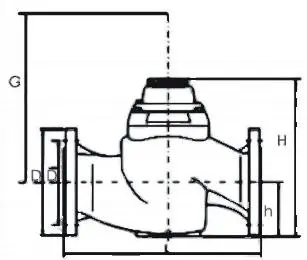

कुल मिलाकर आयाम और वजन:
| डीएन (मिमी) | लंबाई | ऊंचाई | कनेक्शन निकला हुआ किनारा | संदर्भ वजन | |||
| एल (मिमी) | एच (मिमी) | एच (मिमी) | निकला हुआ आउटर व्यास | बोल्ट छेद का केंद्र व्यास D1(मिमी) | की संख्या कनेक्टिंग बोल्ट | किग्रा | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*एम16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*एम16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*एम16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*एम16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*एम20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*एम20 | 99.8 |

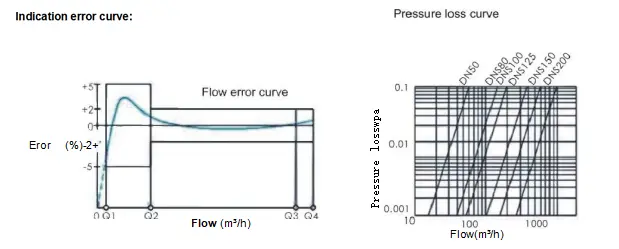

A. निम्न क्षेत्र की अधिकतम स्वीकार्य त्रुटि(Q1≤Q B.जब पानी का तापमान≤30℃ हो, उच्च क्षेत्र में अधिकतम स्वीकार्य त्रुटि (Q2≤Q≤Q4)±2% है जब पानी का तापमान>30℃ है, उच्च क्षेत्र में अधिकतम स्वीकार्य त्रुटि(Q2≤Q≤Q4)±3% है
