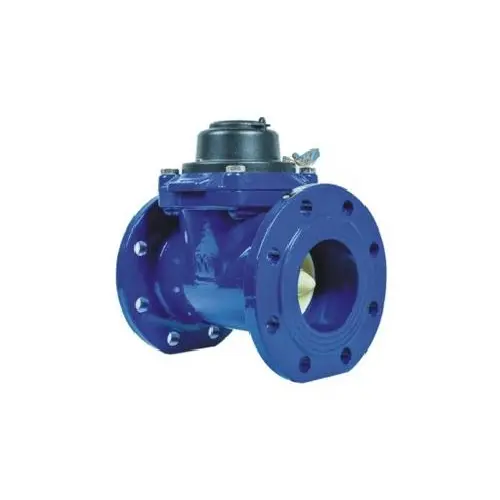

वॉल्टमैन जल मीटर
वॉल्टमैन हेलिक्स वॉटर मीटर को क्षैतिज हेलिक्स वॉल्टमैन वॉटर मीटर (डब्ल्यूपीएच) और वर्टिकल हेलिक्स में विभाजित किया जा सकता है।
वॉल्टमैन वॉटर मीटर (डब्ल्यूएस) वॉटर मीटर की आंतरिक संरचना के अनुसार भिन्न है, लेकिन वॉटर मीटर हैं
क्षैतिज रूप से स्थापित, ऊर्ध्वाधर वॉल्टमैन वॉटर मीटर (WS) का लाभ एक व्यापक प्रवाह सीमा (R80/R160/R200) है। स्थापना के लिए सीधे पाइप अनुभाग और बाहरी फ़िल्टर की सख्त आवश्यकताओं की आवश्यकता नहीं है।
उपयोग: क्षैतिज वोल्टमैन वॉटर मीटर का उपयोग बड़े प्रवाह पाइपलाइन के कुल प्रवाह को मापने के लिए किया जाता है। यह विशेष रूप से जल आपूर्ति मुख्य पाइपलाइन और बड़े पौधों की खनन जल मांग के लिए उपयुक्त है। मुख्य विशेषताएं बड़ी परिसंचरण क्षमता, छोटी मात्रा, कॉम्पैक्ट संरचना, उपयोग में आसान और रखरखाव हैं।
लागू शर्तें:
▶ आकार:DN40~DN600
▶सामग्री: कच्चा लोहा खोल
▶ ठंडा पानी: 0.1~30℃
▶ गर्म पानी: 0.1~90℃
▶ कार्य दबाव: 1.0 एमपीए/1.6 एमपीए
इंस्टॉलेशन तरीका:
1.क्षैतिज स्थापना।
2.अतिरिक्त जल फिल्टर की आवश्यकता है।
3. जल मीटर के जल इनलेट/आउटलेट के लिए सीधे पाइप अनुभाग U10/D5 की आवश्यकता होती है।
विशेषताएँ:

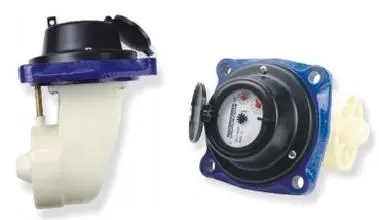

1. शुष्क चुंबकीय संचरण संरचना सुनिश्चित करती है कि काउंटर साफ और स्पष्ट है।
2. बड़ी प्रवाह क्षमता, कम दबाव हानि और स्थिर प्रदर्शन वक्र।
3. मापने की गति बदली जा सकती है और इसे अलग करना आसान है।
4. जंग की रोकथाम को अधिकतम करने और उत्पाद की सेवा जीवन को बढ़ाने के लिए स्टेनलेस स्टील फास्टनरों और एपॉक्सी राल पाउडर को शेल के अंदर और बाहर छिड़का जाता है।
5. मापने के तंत्र में अच्छी सार्वभौमिकता, चुंबकीय कनेक्शन, छोटे ट्रांसमिशन प्रतिरोध, संवेदनशील और विश्वसनीय संचालन है।
6. काउंटर वैक्यूम सीलबंद, संघनन और परमाणुकरण रोधी है, और पूरे वर्ष रीडिंग को स्पष्ट और सटीक रख सकता है
तकनीकी मापदण्ड:
|
डीएन (मिमी) |
प्रवाह सीमा |
अधिकतम Q4 |
सामान्य प्रवाह Q3 |
सीमा Q |
न्यूनतम Q1 |
न्यूनतम पढ़ना |
अधिकतम पढ़ना |
|
Q3/Q1 |
m |
³/घंटा |
घन मीटर |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
कुल मिलाकर आयाम और वजन:
|
डीएन (मिमी) |
लंबाई |
ऊंचाई |
|
कनेक्शन निकला हुआ किनारा |
संदर्भ वजन |
|
|
एल(मिमी) |
हम्म) |
निकला हुआ किनारा बाहरी व्यास |
केंद्र व्यास बोल्ट छेद D1(मिमी) |
की संख्या कनेक्टिंग बोल्ट |
किग्रा |
|
|
40 |
200 |
198 |
150 |
110 |
4-एम16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-एम16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-एम16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-एम16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-एम16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-एम20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-एम20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-एम20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-एम24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-एम20/16-एम24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-एम24/16-एम24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-एम24/20-एम27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-एम24/20-एम30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-एम27/20-एम33 |
520 |

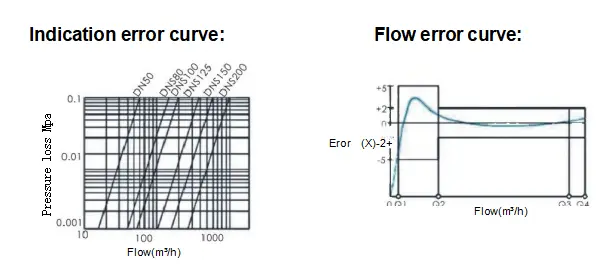

A. निम्न क्षेत्र की अधिकतम स्वीकार्य त्रुटि (Q1≤Q B.जब पानी का तापमान≤30℃ हो, उच्च क्षेत्र में अधिकतम स्वीकार्य त्रुटि (Q2≤Q≤Q4)±2% है जब पानी का तापमान>30℃ है, उच्च क्षेत्र में अधिकतम स्वीकार्य त्रुटि(Q2≤Q≤Q4)±3% है
