विद्युत चुम्बकीय प्रवाह

Standards: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT etc.

सामग्री: नमनीय लोहा, कार्बन स्टील, स्टेनलेस स्टील, पीतल, कांस्य, प्लास्टिक

इंटरफ़ेस: निकला हुआ किनारा कनेक्शन, थ्रेडेड कनेक्शन, सॉकेट कनेक्शन, आदि।

व्यास: DN15-DN2000

भूतल एंटीकॉरियन: एपॉक्सी पाउडर

उत्पाद श्रेणियां

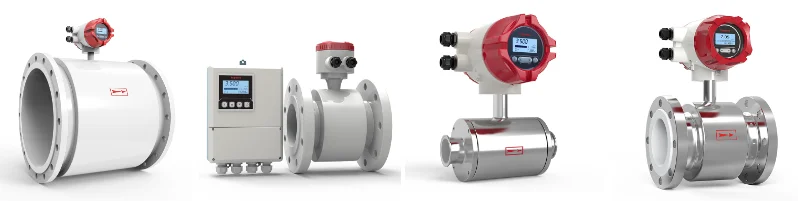

इलेक्ट्रोमैग्नेटिक फ्लोमीटर में सेंसर और कनवर्टर होते हैं। एक साथ स्थापित सेंसर और कनवर्टर को एकीकृत इलेक्ट्रोमैग्नेटिक फ्लोमीटर (चित्र 2 देखें) कहा जाता है, जबकि अलग से स्थापित सेंसर और कनवर्टर को अलग -अलग इलेक्ट्रोमैग्नेटिक फ्लोमीटर कहा जाता है (चित्र 3 देखें)।

चित्रा 2 एकीकृत विद्युत चुम्बकीय प्रवाह

चित्रा 3 अलग -अलग विद्युत चुम्बकीय प्रवाह

उत्पाद प्रदर्शन विशेषताओं

■ वाइड एप्लीकेशन रेंज

■ उच्च सटीकता स्तर

■ सरल संचालन और रखरखाव

■ सिद्ध प्रौद्योगिकी

■ उपयोगकर्ता अनुप्रयोगों को पूरा करने के लिए डिज़ाइन किया गया

■ निकला हुआ किनारा कनेक्शन विधियाँ जो GB, DIN, ANSI और JIS मानकों को पूरा करती हैं, और ISO मानकों को पूरा करने वाली स्थापना लंबाई।

■ कई सामग्री विकल्प

■ कई इलेक्ट्रोड सामग्री विकल्प

■ हटाने योग्य इलेक्ट्रोड संरचना, ऑनलाइन रखरखाव और इलेक्ट्रोड का प्रतिस्थापन।

■ आवास संरक्षण का स्तर IP65, IP67, IP68 जारी है

■ अलग -अलग कन्वर्टर्स कॉलम या दीवार स्थापना आवश्यकताओं के लिए उपयुक्त हैं

■ कई प्रोग्रामिंग विकल्प

■ कई आउटपुट/इनपुट सिग्नल

■ एकाधिक अलार्म फ़ंक्शंस: स्व-परीक्षण और स्व-निदान कार्यों जैसे कि द्रव खाली पाइप, चुंबकीय सहायक रेखा, प्रवाह सीमा, ऊपरी/निचली सीमा अलार्म, आदि के साथ, यह गलत माप को समाप्त कर सकता है।

■ कई डिजिटल संचार वैकल्पिक हैं

■ विस्फोट-प्रूफ अनुप्रयोगों के लिए उपयुक्त

आवेदन

20 से अधिक वर्षों के अनुभव संचय और प्रौद्योगिकी वर्षा के बाद, कंपनी घरेलू उपकरण उद्योग में एक उच्च गुणवत्ता वाले आपूर्तिकर्ता बन गई है। कंपनी के पास एक पेशेवर आरएंडडी और परीक्षण टीम है, और स्वतंत्र रूप से डिजाइन, विकसित और निर्मित घरेलू उन्नत जल प्रवाह अंशांकन उपकरणों और नियंत्रण प्रणालियों का निर्माण किया गया है। कंपनी ने मीटर के क्षेत्र में 100 से अधिक आविष्कार पेटेंट और मानद पुलिस पुरस्कार जीते हैं।

बंद पाइपों में प्रवाहकीय तरल पदार्थों और तंग तरल पदार्थों के मात्रा प्रवाह को मापने के लिए उपयोग किया जाता है, उत्पादों का उपयोग व्यापक रूप से पाइप नेटवर्क ज़ोनिंग मीटरिंग, बड़े उपयोगकर्ता व्यापार निपटान, स्वतंत्र मीटरिंग क्षेत्र पैमाइश (सामुदायिक डीएमए), माध्यमिक जल आपूर्ति, पेट्रोलियम, बिजली, रासायनिक उद्योग, धातु विज्ञान, भवन निर्माण सामग्री, भोजन, प्रकाश उद्योग, पर्यावरण संरक्षण, एयरोस्पेस, एयरोस्पेस, नगरपालिका और अन्य उद्योगों में किया जाता है।

मुख्य पैरामीटर

■ कार्यान्वयन मानक: JB/T 9248-1999 "इलेक्ट्रोमैग्नेटिक फ्लोमीटर"

■ नाममात्र व्यास: DN15 ~ DN3000 (मिमी); 1/2 "~ 24"

1/2 "~ 24" (इंच)।

(इंच)।

■ नाममात्र का दबाव: 0.6mpa, 1.0mpa, 1.6mpa, 4.0mpa (GB, DIN); 150lb।, 300lb। (ANSI); JIS10K, JIS20K (JIS)

नोट 1: विशेष दबाव आवश्यकताओं के लिए, कृपया निर्माता से परामर्श करें।

■ सटीकता: ± 0.5% (वैकल्पिक) 0.2%)

■ मध्यम की चालकता: μ5 μs/सेमी

■ संरचनात्मक रूप: एकीकृत प्रकार, कैलिबर रेंज DN15 ~ DN1000 के लिए उपयुक्त है

(मिमी); 1/2 "~ 24” (इंच);

अलग प्रकार, कैलिबर रेंज DN15 ~ DN3000 (मिमी) के लिए उपयुक्त;

नोट 2: अलग -अलग प्रकार की संरचना के मामले में, सेंसर और कनवर्टर के बीच सिग्नल केबल एक विशेष सिग्नल केबल, मॉडल SMFE100 है।

नोट 3: सेंसर और कनवर्टर के बीच सिग्नल केबल की कनेक्शन लंबाई आम तौर पर ≤200m (650ft),> 200m (650ft) होने चाहिए, विशेष आदेश की आवश्यकता होती है।

■ अधिकतम प्रवाह दर: 15m/s (49ft/s)

■ परिवेश का तापमान: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ सापेक्ष आर्द्रता: 5%~ 90%

■ अस्तर सामग्री:

■ इलेक्ट्रोड सामग्री:

■ तरल संपर्क (ग्राउंडिंग) और अस्तर सुरक्षा विधि:

■ द्रव माध्यम का अधिकतम तापमान: (अस्तर सामग्री और संरचना द्वारा निर्धारित)

■ सुरक्षा स्तर: IP65, IP67 (केवल एकीकृत संरचना), IP68 (केवल अलग संरचना)।

■ विस्फोट-प्रूफ प्रमाणीकरण: exdibmbict4gb

■ बिजली की आपूर्ति (वैकल्पिक): AC: 85VAC ~ 265 VAC/45 हर्ट्ज ~ 63 हर्ट्ज, बिजली की खपत; 20VA; डीसी: 16VDC ~ 36VDC, बिजली की खपत ve16va। बैटरी: 3.6VDC

(नोट 4: केवल सटीकता, 0.5%, पल्स आउटपुट, rs485 वैकल्पिक हैं।)

■ डिस्प्ले मोड: बैकलाइट डिस्प्ले के साथ 3-लाइन एलसीडी

■ प्रोग्रामिंग मोड: कुंजी प्रोग्रामिंग, इन्फ्रारेड रिमोट कंट्रोल प्रोग्रामिंग, बस प्रोग्रामिंग।

■ आउटपुट सिग्नल (प्रोग्रामेबल):

1) एनालॉग करंट आउटपुट:

ए) वर्तमान आउटपुट सिग्नल: पूरी तरह से पृथक 0 ~ 10mA/ 4 ~ 20mA।

बी) लोड प्रतिरोध: 0 ~ 1.5k0 0 ~ 10mA के लिए; 4 ~ 7500 4 ~ 20ma के लिए।

ग) बुनियादी त्रुटि: ± 10μA मूल त्रुटि में जोड़ा जाता है।

2) आवृत्ति आउटपुट:

आउटपुट आवृत्ति की ऊपरी सीमा 1 ~ 5000Hz के भीतर सेट की जा सकती है। फ़्रीक्वेंसी आउटपुट एक ट्रांजिस्टर कलेक्टर ओपन सर्किट आउटपुट (OC गेट) है जिसमें फोटोइलेक्ट्रिक आइसोलेशन है, बाहरी बिजली की आपूर्ति ≤36vdc है, और अधिकतम कलेक्टर करंट 50mA है जब इसे चालू किया जाता है। वैकल्पिक रिले आउटपुट, बाहरी बिजली की आपूर्ति, 36VDC है, और अधिकतम कलेक्टर करंट ≤250mA है जब इसे चालू किया जाता है।

3) पल्स आउटपुट:

आउटपुट पल्स की ऊपरी सीमा 5000cp/s तक पहुंच सकती है। पल्स समतुल्य को प्रत्येक पल्स द्वारा दर्शाया गया वॉल्यूम प्रवाह के रूप में परिभाषित किया गया है। पल्स समकक्ष को 0001L/P, 0.001L/P, 0.01L/P, 0.1L/P, 1.0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 M3/P और 1000 M3/P के रूप में चुना जा सकता है। पल्स की चौड़ाई को इस प्रकार चुना जा सकता है: स्वचालित, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms और 400ms। पल्स आउटपुट फोटोइलेक्ट्रिक आइसोलेशन के साथ एक ट्रांजिस्टर कलेक्टर ओपन सर्किट आउटपुट है, बाहरी बिजली की आपूर्ति, 36V डीसी है, और अधिकतम कलेक्टर करंट 50mA है जब इसे चालू किया जाता है। रिले आउटपुट वैकल्पिक है, बाहरी बिजली की आपूर्ति ≤36vdc है, और अधिकतम कलेक्टर वर्तमान ≤250mA है जब इसे चालू किया जाता है।

4) अलार्म आउटपुट:

दो ट्रांजिस्टर कलेक्टर ओपन सर्किट अलार्म आउटपुट फोटोइलेक्ट्रिक अलगाव के साथ। बाहरी बिजली की आपूर्ति ≤36vdc, अधिकतम कलेक्टर वर्तमान जब 50mA है। वैकल्पिक रिले आउटपुट, बाहरी बिजली की आपूर्ति ≤36VDC, अधिकतम कलेक्टर करंट जब ऑन ≤250mA है।

5) डिजिटल संचार इंटरफ़ेस: वैकल्पिक RS232, rs485, मोडबस, हार्ट। प्रोफिबस-डीपी।

■ विद्युत अलगाव:

• एनालॉग इनपुट और एनालॉग आउटपुट के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• एनालॉग इनपुट और अलार्म बिजली की आपूर्ति के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• एनालॉग इनपुट और एसी बिजली की आपूर्ति के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• एनालॉग आउटपुट और एसी बिजली की आपूर्ति के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• एनालॉग आउटपुट और पृथ्वी के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• पल्स आउटपुट और एसी बिजली की आपूर्ति के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• पल्स आउटपुट और पृथ्वी के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• अलार्म आउटपुट और एसी बिजली की आपूर्ति के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है;

• अलार्म आउटपुट और पृथ्वी के बीच इन्सुलेशन वोल्टेज 500V से कम नहीं है।

संदर्भ कार्य की स्थिति और त्रुटि वक्र

JB/T 9248-1999 में निर्दिष्ट संदर्भ कार्य स्थितियों के अनुसार:

■ परिवेश का तापमान: 20 ° C (68 ° F) ± 2*C (° 35.6 ° F)

■ सापेक्ष आर्द्रता: 60%~ 70%

■ बिजली की आपूर्ति: 220VAC ± 1%, 50Hz%1%

■ स्थापना की स्थिति: अपस्ट्रीम स्ट्रेट पाइप लंबाई> 10xdn; डाउनस्ट्रीम स्ट्रेट पाइप लंबाई> 5xdn। (नोट 5: इलेक्ट्रोड के केंद्र के आधार पर)

■ वार्म-अप समय: 30 मिनट

■ एनालॉग आउटपुट प्रभाव: पल्स सिग्नल त्रुटि प्लस ± 0.1%

त्रुटि वक्र: (चित्र 4 देखें)

■ मानक अंशांकन (पल्स आउटपुट सिग्नल):

संकेतित मूल्य का ± 0.5% (प्रवाह वेग> 0.6m/s), या ± 3 मिमी/s (प्रवाह वेग वेलोसिटी ।0.6m/s), जो भी अधिक हो।

[± 0.5% संकेतित मान (प्रवाह वेग> 1.97ft/s), या ± 0.01 फीट/s (प्रवाह वेग वेलोसिटी ।1.97ft/s), जो भी अधिक हो।]

■ वैकल्पिक अंशांकन (पल्स आउटपुट सिग्नल):

संकेतित मूल्य का ± 0.2% (प्रवाह वेग> 1.0m/s), या ± 2 मिमी/s (प्रवाह वेग वेलोसिटी ।1.0m/s), जो भी अधिक हो।

[The 0.2% संकेतित मान (प्रवाह वेग> 3.28ft/s), या ± 0.006ft/s (प्रवाह वेग वेलोसिटी ≤3.28ft/s), जो भी अधिक हो।]

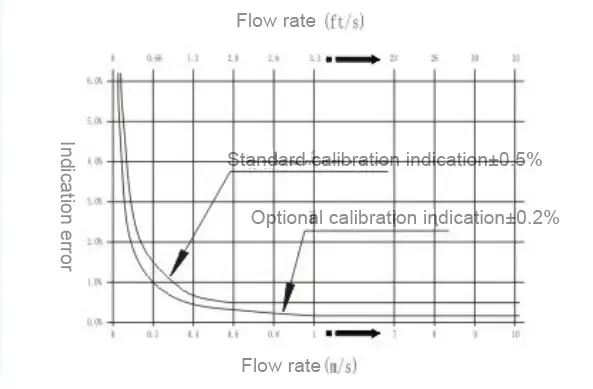

चित्रा 4 प्रवाह मीटर त्रुटि वक्र

प्रवाह दर --- प्रवाह दर तुलना तालिका (तालिका 1 देखें)

नोट 6: मीट्रिक इकाइयों में प्रवाह गणना:

Q (M3/H) = 0.00282744x D2 X V

कहां: डी --- नाममात्र व्यास, मिमी।

वी --- प्रवाह दर, एम/एस।

नोट 7: शाही इकाइयों में प्रवाह गणना:

Q (US GAL/MIN) = 2.44799xD2X V

कहां: --- नाममात्र व्यास, इंच।

वी --- प्रवाह दर, एफटी/एस।
