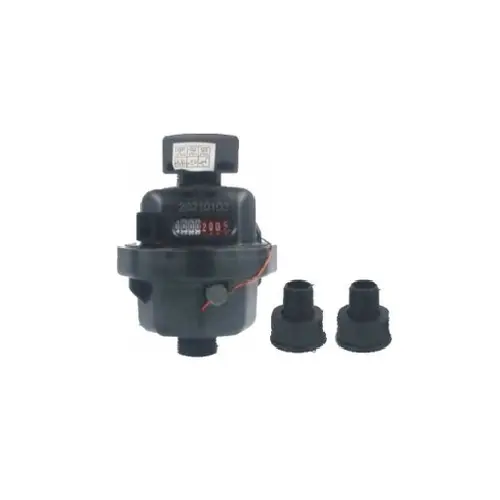

वॉल्यूमेट्रिक जल मीटर
वॉल्यूमेट्रिक वॉटर मीटर की माप मल्टी जेट वॉटर मीटर की तुलना में अधिक सटीक होती है।
मल्टी जेट वॉटर मीटर की माप त्रुटि में ±2% की त्रुटि होगी, जबकि वॉल्यूमेट्रिक वॉटर मीटर की त्रुटि हो सकती है
±0.5% या उससे भी कम के स्तर पर नियंत्रित।
वितरण की स्थिति:
▶आकार:DN15,DN20
▶अधिकतम कार्य दबाव:PN16
▶दबाव हानि:≤0.063Mpa
▶ पानी का तापमान: T30, T50
▶मानक: ISO4064.क्लास सी
▶R :R160(R=Q3/Q1)(वैकल्पिक)
▶ स्थापित करें: क्षैतिज, लंबवत या झुका हुआ
▶कनेक्शन विधि:बीएसपी थ्रेड
▶बॉडी को प्राइमर और एबीएस के साथ पीतल, पीतल का चयन किया जा सकता है।

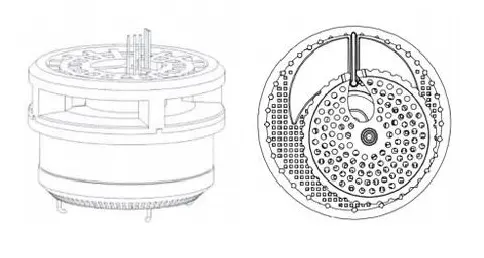

माप के लिए अधिक सटीक, वॉल्यूमेट्रिक रोटरी पिस्टन को अपनाएं;
▶बेहतर संवेदनशीलता
▶बड़ी प्रवाह सीमा
▶मल्टी एंगल इंस्टालेशन
अनुरोध पर रिमोट ट्रांसमिशन डिवाइस जोड़ा जा सकता है

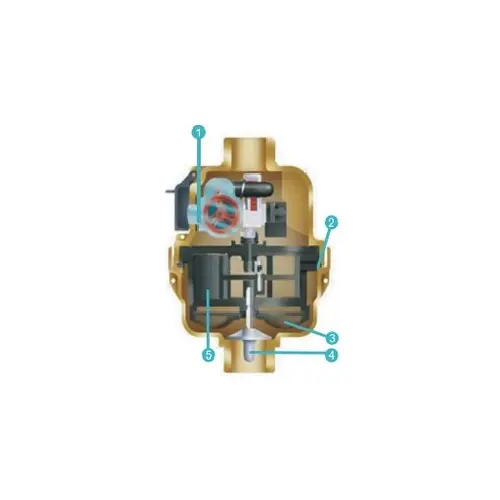

जल मीटर की आंतरिक संरचना:
1.रजिस्टर पढ़ने में आसान
2. "ओ" रिंग सील
3.छलनी
4.वैकल्पिक गैर-रिटर्न वाल्व
5. अंडाकार पिस्टन डिज़ाइन लंबे समय तक काम करने वाला जीवन देता है और रुकावटों को कम करता है
| कोड | विवरण | मात्रा |
| 1 | कड़े छिलके वाला फल | 2 |
| 2 | युग्मन | 2 |
| 3 | पाल बांधने की रस्सी | 2 |
| 4 | तांबे का तार | 1 |
| 5 | सील सीसा | 1 |
| 6 | निचला शरीर | 1 |
| 7 | O-अंगूठी | 1 |
| 8 | गैरवापसी वॉल्व | 1 |
| 9ए | झरनी | 1 |
| 9बी | कक्ष | 1 |
| 9 | झाड़ी | 1 |
| 9D | डिवीजन प्लेट | 1 |
| 9ई | पिस्टन | 1 |
| 9 फ | ढकना | 1 |
| 10 | क्लैंप फ़्रेम | 1 |
| 11 | वसंत | 1 |
| 12 | क्लैंप स्लाइडर | 1 |
| 13 | ट्रांसमिशन असेंबली | 1 |
| 14 | पंजीकरण करवाना | 1 |
| 15 | O-अंगूठी | 1 |
| 16 | शरीर का ऊपरी भाग | 1 |
| 17 | ढक्कन | 1 |
| 18 | काज पिन | 1 |

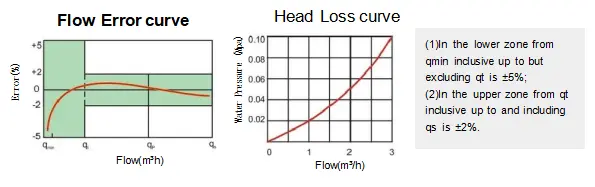

मुख्य मेट्रोलॉजिकल पैरामीटर:
| आकार | कक्षा | आर(क्यू3/क्यू1) | Q4(m³/H) | Q3(m³/H) | Q2(एल/एच) | Q1(एल/एच) |
| डीएन15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

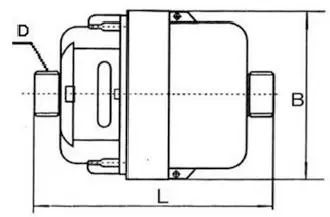

जल मीटर का आकार और पैकिंग विवरण:
| आकार | लंबाई (मिमी) | चौड़ी/चौड़ाई (मिमी) | संबंध धागा | वज़न (किग्रा) |
| डीएन15 | 115 | 95 | जी3/4बी | 1 |
| आकार | उत्पाद का आकार (सेमी) | उत्पाद का वजन (किग्रा) | में पैकेज 1 कार्टन | कार्टन का आकार (सेमी) | के लिए कुल वजन 1 कार्टन (किलो) |
| डीएन15 | 11.5*20.9*9 | 1.1 | 10 | 44.5*26.5*12 | 11 |
