गेट वाल्व का कार्य सिद्धांत और गेट वाल्व का चयन कैसे करें

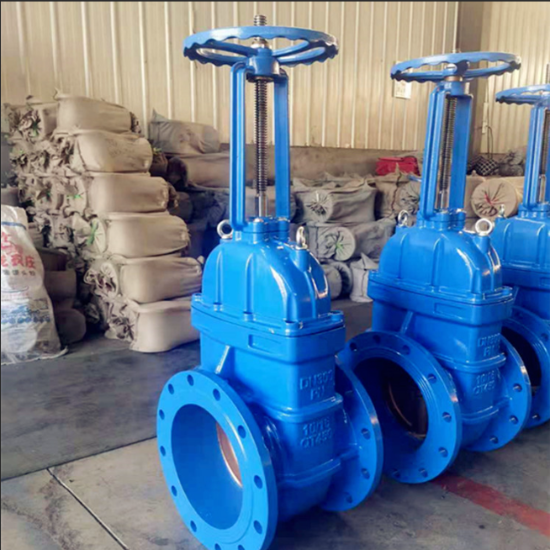

   एगेट वाल्वएक शट-ऑफ वाल्व है जो द्रव मार्ग को खोलने या बंद करने के लिए एक ऊर्ध्वाधर गेट (वेज-आकार या समानांतर डिस्क) को बढ़ाकर या कम करके संचालित होता है। यह पूर्ण अलगाव (पूरी तरह से खुला या पूरी तरह से बंद) के लिए औद्योगिक पाइपिंग सिस्टम में व्यापक रूप से उपयोग किया जाता है और प्रवाह विनियमन के लिए अनुपयुक्त है।

1. कोर सुविधाएँ और कार्य सिद्धांत ：

   मुख्य घटक - गेट/डिस्क:

    आमतौर पर पच्चर के आकार का (ठोस, विभाजन, या लचीला वेज) या समानांतर (एकल या डबल डिस्क)।

    गेट तरल प्रवाह की दिशा में लंबवत चलता है।

2. ऑपरेशन:

   वाल्व स्टेम पर एक हैंडव्हील, गियरबॉक्स, या एक्ट्यूएटर (इलेक्ट्रिक, वायवीय, हाइड्रोलिक) को घुमाकर सक्रिय।

   स्टेम की रोटरी गति एक थ्रेडेड स्टेम अखरोट के माध्यम से गेट की ऊर्ध्वाधर रैखिक गति में परिवर्तित हो जाती है।

3. ओपेन राज्य:

   जब पूरी तरह से उठाया जाता है, तो गेट का मार्ग पूरी तरह से वाल्व बॉडी के साथ संरेखित होता है, जिससे न्यूनतम द्रव प्रतिरोध और दबाव ड्रॉप के साथ एक सीधा, अप्रतिबंधित प्रवाह पथ बनाता है।

4. बंद राज्य

   जब पूरी तरह से कम हो जाता है, तो गेट की सीलिंग सतह वाल्व सीटों के खिलाफ मजबूती से दबाती है, जिससे तरल प्रवाह को अवरुद्ध करने के लिए धातु-से-धातु या धातु-से-नरम-सीट (जैसे, रबर, पीटीएफई) सील बनता है।

5. प्रवाह विशेषताओं

   गेट वाल्वआम तौर पर पूर्ण-बोर (या पूर्ण-बोर के पास) होते हैं, जिसका अर्थ है कि खुला प्रवाह क्षेत्र पाइप के आंतरिक व्यास से मेल खाता है, जिससे कम अशांति के साथ सीधे-सीधे प्रवाह की अनुमति मिलती है।

6.की फायदे

   कम द्रव प्रतिरोध: पूरी तरह से खुला होने पर न्यूनतम दबाव ड्रॉप, ऊर्जा दक्षता को बढ़ाता है।

   कम ऑपरेटिंग टोक़: द्रव दबाव संतुलन गेट बलों को खोलने/बंद करने के दौरान (विशेष रूप से डबल-डिस्क डिजाइनों में), प्रयास को कम करते हुए (बनाम ग्लोब वाल्व)।

   द्विदिश प्रवाह: सममित डिजाइन सीलिंग या संचालन को प्रभावित किए बिना दिशा से प्रवाह की अनुमति देता है।

   कॉम्पैक्ट संरचना (बनाम ग्लोब वाल्व): कम-से-चेहरे की लंबाई छोटी जगह बचाती है।

   विश्वसनीय सीलिंग: बंद राज्य में प्रभावी सीलिंग (विशेष रूप से लचीला-बैठे या धातु-बैठे वेज गेट्स के साथ)।

   व्यापक संगतता: पानी, भाप, तेल, गैस और संक्षारक मीडिया (उपयुक्त सामग्री के साथ) के लिए उपयुक्त।

7.की नुकसान

   स्लो ऑपरेशन: गेट को ओपन/क्लोज़ करने के लिए पूरी यात्रा की आवश्यकता होती है। सरफेस वियरिंग: ऑपरेशन के दौरान गेट और सीटों के बीच घर्षण, विशेष रूप से अपघर्षक तरल पदार्थों के साथ कटाव का कारण बनता है।

   मुश्किल रखरखाव: क्षतिग्रस्त सीटों/फाटकों की मरम्मत के लिए अक्सर विशेष उपकरणों की आवश्यकता होती है।

   बड़े आकार/वजन: भारी डिजाइन महत्वपूर्ण स्थापना स्थान (ऊंचाई) की मांग करता है।

   थ्रॉटलिंग के लिए अनुपयुक्त: आंशिक रूप से खुले पदों का कारण उच्च-वेग प्रवाह कटाव, कंपन और सील क्षति का कारण बनता है। केवल पूरी तरह से खुला या पूरी तरह से बंद किया जाना चाहिए।

   उच्च लागत: विशेष रूप से बड़े-व्यास, उच्च दबाव वाले अनुप्रयोगों के लिए

8. मेजोर संरचनात्मक प्रकार

 8.1by गेट डिजाइन:

   वेज गेट वाल्व: सबसे आम। वी-आकार का पच्चर कोण संपीड़न या लोचदार विरूपण के माध्यम से सील बल बनाता है। विश्वसनीय सीलिंग, थर्मल परिवर्तनों के अनुकूल। उपप्रकार: ठोस वेज, स्प्लिट वेज (सेल्फ-एडजस्टिंग), लचीली वेज (थर्मल मुआवजा)।

   समानांतर स्लाइड गेट वाल्व: दो समानांतर डिस्क। सीलिंग एक स्प्रेडर तंत्र (जैसे, नीचे कील) पर निर्भर करता है या सीटों के खिलाफ डिस्क को धक्का देने वाले द्रव दबाव। सरल संरचना, कम जाम करने के लिए कम प्रवण, लेकिन कम दबाव में अवर सील।

 8.2by स्टेम मूवमेंट

   राइजिंग स्टेम (ओएस और वाई): स्टेम थ्रेड बाहरी हैं। स्टेम उद्घाटन के दौरान उगता है, नेत्रहीन संकेत देने की स्थिति। जंग का विरोध करता है, लेकिन ऊर्ध्वाधर निकासी की आवश्यकता होती है।

   नॉन-राइजिंग स्टेम (एनआरएस): स्टेम थ्रेड्स आंतरिक हैं। स्टेम बिना उठाने के, ऊर्ध्वाधर स्थान की बचत के बिना घूमता है। सीमित क्षेत्रों के लिए आदर्श (जैसे, भूमिगत) लेकिन स्थिति को छुपाता है, और धागे द्रव/जंग के संपर्क में हैं।

9.Typical एप्लिकेशनगेट वाल्व कम प्रतिरोध, पूर्ण-ओपन/पूर्ण-क्लोज अलगाव के लिए आदर्श हैं:

    जल प्रणाली: जल उपचार संयंत्र, सीवेज नेटवर्क, निर्माण मुख्य।

   तेल और गैस: पाइपलाइन, रिफाइनरियां, ट्रांसमिशन लाइनें।

   पावर प्लांट: बॉयलर फीडवाटर, स्टीम सिस्टम।

   रासायनिक उद्योग: संक्षारक/गैर-जंगल द्रव परिवहन (सामग्री-निर्भर)।

   एचवीएसी: बड़ी-प्रणाली मुख्य पाइपलाइन।
