सभी फुलाए हुए टी क्या है?

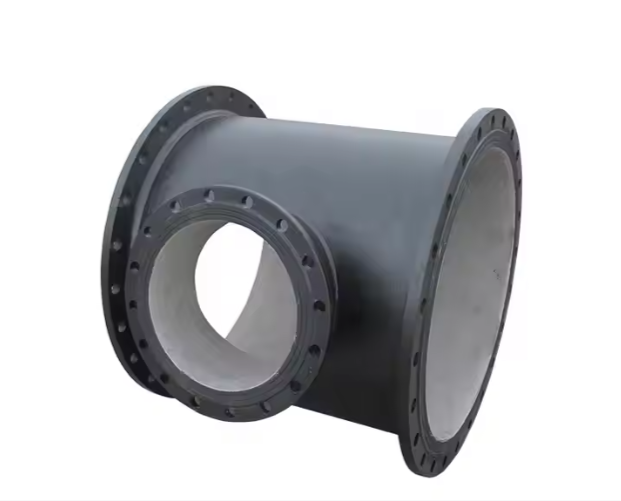

एकसभी निकला हुआ किनारा टीएक विशेष रूप से डिज़ाइन की गई पाइप शाखा कनेक्शन है जो इसकी परिभाषित सुविधा की विशेषता है: सभी तीन बंदरगाहों -दोनों मुख्य पाइप रन के छोर और लंबवत शाखा आउटलेट - फ्लैंग्स से सुसज्जित हैं। यह कॉन्फ़िगरेशन अलग -अलग इसे अन्य टी फिटिंग से अलग करता है जिसमें थ्रेडेड, सॉकेट वेल्ड, या सादे छोरों की सुविधा हो सकती है।
इस टीईई का मुख्य निकाय आमतौर पर एक मानक समान है या टीईई को कम करने के लिए एएसएमई बी 16.9 जैसे विनिर्देशों के साथ। विनिर्माण के दौरान, एक निकला हुआ किनारा-आम तौर पर एक वेल्ड नेक, स्लिप-ऑन, या सॉकेट वेल्ड प्रकार-इसके तीन खुले छोरों में से प्रत्येक से वेल्डेड या संलग्न है। शाखा आउटलेट निकला हुआ किनारा मुख्य पाइप के भीतर प्रवाह दिशा के लिए लंबवत उन्मुख है। इस पूरी तरह से flanged डिजाइन का प्राथमिक उद्देश्य बोल्ट और गैसकेट के माध्यम से तेजी से और विश्वसनीय विधानसभा/डिस्सैम को सक्षम करने के लिए, निकला हुआ किनारा-आधारित पाइपिंग सिस्टम में सहज एकीकरण की सुविधा प्रदान करना है। यह लगातार उपकरण रखरखाव, सिस्टम निरीक्षण (एक्सेस पॉइंट्स प्रदान करना), प्रक्रिया अलगाव, या भविष्य के पाइपलाइन संशोधनों और शाखा विस्तार की आवश्यकता वाले अनुप्रयोगों के लिए महत्वपूर्ण साबित होता है।
इसके मजबूत फ़्लेंजेड निर्माण के कारण, सभी निकला हुआ किनारा टी विशेष रूप से उच्च दबाव, उच्च-तापमान सेवा स्थितियों की मांग के लिए अनुकूल है और अक्सर बड़े-व्यास द्रव परिवहन प्रणालियों के लिए पसंदीदा समाधान है। प्रमुख विशेषताओं में शामिल हैं: सभी तीन कनेक्शन संभोग करने के लिए बोल्टिंग पर भरोसा करते हैं। एक उपयुक्त गैसकेट को सीलिंग अखंडता को सुनिश्चित करने के लिए प्रत्येक निकला हुआ किनारा चेहरे के बीच रखा जाना चाहिए। फिटिंग की दबाव रेटिंग को निकला हुआ किनारा वर्ग (जैसे, 150#, 300#, 600#, 600#) और सामग्री में शामिल किया जाता है। स्टील्स, और डुप्लेक्स स्टेनलेस स्टील), जबकि टी बॉडी को स्वयं लागू दबाव मानकों का पालन करना चाहिए। विशिष्ट अनुप्रयोगों में तेल और गैस (अपस्ट्रीम एक्सप्लोरेशन/प्रोडक्शन, मिडस्ट्रीम ट्रांसपोर्टेशन, डाउनस्ट्रीम रिफाइनिंग), पेट्रोकेमिकल और रासायनिक प्रसंस्करण, थर्मल और परमाणु ऊर्जा संयंत्र, बड़े पैमाने पर पानी और अपशिष्ट जल उपचार सुविधाएं, शिपबिल्डिंग, अपतटीय प्लेटफार्मों और अन्य भारी औद्योगिक पाइपिंग प्रोजेक्ट हैं।
महत्वपूर्ण लाभों के बावजूद - स्थापना/हटाने, उच्च कनेक्शन शक्ति और विश्वसनीयता, बड़े व्यास और कठोर परिस्थितियों के लिए उपयुक्तता, सरलीकृत प्रणाली अलगाव, और मानकीकरण के लिए - सभी निकला हुआ किनारा टीज़ भी अंतर्निहित कमियां प्रस्तुत करते हैं। इनमें मुख्य रूप से तीन फ़्लैंग्स के लिए सामग्री और वेल्डिंग के कारण उच्च सापेक्ष लागत शामिल हैं; गैर-फ्लैंगेड या आंशिक रूप से फ्लेयड टीज़ की तुलना में काफी अधिक वजन; निकला हुआ किनारा चेहरे और बोल्ट-कसने वाले संचालन के लिए अंतरिक्ष आवश्यकताओं में वृद्धि; और प्रत्येक निकला हुआ किनारा संयुक्त पर रिसाव का सैद्धांतिक जोखिम, जहां सीलिंग प्रदर्शन बहुत अधिक है, उचित गैसकेट चयन/स्थापना और सटीक बोल्ट प्रीलोड नियंत्रण पर निर्भर करता है।
सभी निकला हुआ किनारा टीज़ के विकल्प के रूप में, डिजाइनर दबाव वर्ग, पाइप आकार, बजट और कनेक्शन स्थायित्व आवश्यकताओं के आधार पर अन्य फिटिंग प्रकारों का चयन कर सकते हैं। प्रतिस्थापन में शामिल हैं: कम दबाव वाली छोटी-बोर लाइनों के लिए थ्रेडेड टीज़ (सभी पोर्ट थ्रेडेड, जैसे, एनपीटी/बीएसपीटी) (उदा।, थ्रेडेड/सॉकेट वेल्ड शाखा के साथ फ्लैंग्ड रन समाप्त होता है)।
सारांश में, सभी निकला हुआ किनारा टी-सभी तीन बंदरगाहों पर फ्लैंग्स द्वारा परिभाषित-फ़्लैंग पाइपिंग सिस्टम में एक महत्वपूर्ण घटक के रूप में सेवा करता है, जो विश्वसनीय शाखाओं को बढ़ाता है, सरलीकृत रखरखाव, और उच्च-दबाव, उच्च-तापमान, भारी-भरकम उद्योगों में बड़े-व्यास वाले अनुप्रयोगों में लचीलापन।
शेडोंग एपोच इक्विपमेंट कंपनी, लिमिटेड। शेडोंग प्रांत चीन में एक बड़े पैमाने पर पेशेवर निर्माता है, विज्ञान और प्रौद्योगिकी, पर्यावरण संरक्षण, गुणवत्ता और दक्षता के उन्मुखीकरण का पालन करता है। वर्तमान में, यह एक ट्रांस-क्षेत्रीय और बहु-औद्योगिक उद्यम में विकसित हुआ है, जो डिजाइन, विकास, उत्पादन और निर्यात जैसे व्यापक उद्योगों को एकीकृत करता है। हमारी वेबसाइट पर जाएँhttps://www.epochpipeline.com/हमारे उत्पादों के बारे में अधिक जानने के लिए। पूछताछ के लिए, आप हमें sdepochwater@hotmail.com पर पहुंच सकते हैं।
