ग्लोब वाल्व, एक लिफ्ट, फ्लो स्टॉप; शून्य ड्रैग, फुल गो।

             विश्व वाल्व, एक स्टॉप वाल्व या अलगाव के रूप में भी जाना जाता हैवाल्व, एक अत्यंत सामान्य और व्यापक रूप से इस्तेमाल किया जाने वाला प्रकार का वाल्व है। इसका मुख्य कार्य सीट के केंद्र रेखा (सीलिंग सतह) के साथ एक डिस्क (समापन तत्व) के रैखिक (अप-डाउन) आंदोलन द्वारा एक द्रव मार्ग को खोलना या बंद करना है। "ग्लोब वाल्व" नाम बहुत सहज रूप से इसके प्राथमिक उद्देश्य को दर्शाता है - मुख्य रूप से प्रवाह विनियमन के बजाय, द्रव प्रवाह को पूरी तरह से बंद करने या जोड़ने के लिए (हालांकि कुछ डिजाइन कुछ डिग्री विनियमन की अनुमति देते हैं)।

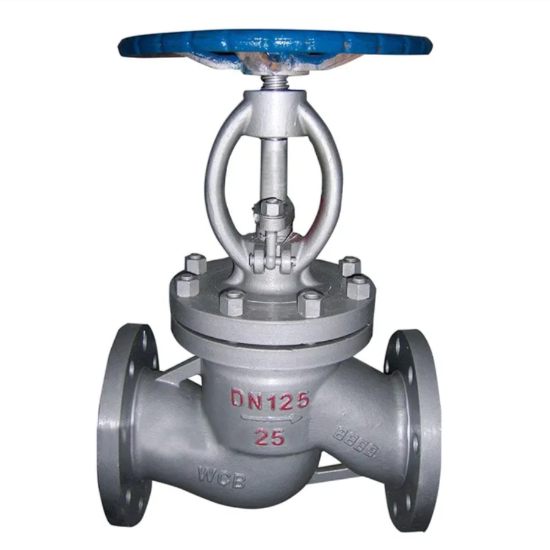

 1। मुख्य संरचनात्मक घटक ：

  शरीर: बाहरी खोल जिसमें द्रव मार्ग और सीट होती है। शरीर का आकार (आमतौर पर गोलाकार या "वाई" पैटर्न) प्रवाह दिशा और प्रतिरोध को निर्धारित करता है। इनलेट और आउटलेट पोर्ट आमतौर पर इन-लाइन (सीधे पैटर्न) या एक कोण (कोण पैटर्न) पर होते हैं।

  बोनट: शरीर से जुड़ता है, एक संलग्न कक्ष का निर्माण करता है जो स्टेम और अन्य घटकों को आवास करता है। आमतौर पर एक गैसकेट सील के साथ शरीर को बोल्ट किया जाता है।

  डिस्क (प्लग): महत्वपूर्ण समापन तत्व। इसके नीचे एक सीलिंग सतह (सपाट, शंक्वाकार, या गोलाकार) है जो सीट से मेल खाता है। डिस्क को स्टेम द्वारा स्थानांतरित किया जाता है।

  सीट: शरीर के मार्ग के भीतर तय की गई एक अंगूठी के आकार की सीलिंग सतह। जब डिस्क कम हो जाती है, तो इसकी सीलिंग सतह सील बनाने के लिए सीट की सतह के साथ तंग संपर्क बनाती है।

  स्टेम: डिस्क को ऑपरेटिंग मैकेनिज्म (हैंडव्हील, एक्ट्यूएटर) से जोड़ने वाली रॉड। हैंडव्हील को घुमाने से स्टेम को रैखिक रूप से स्थानांतरित करने का कारण बनता है (आमतौर पर एक बढ़ते स्टेम स्क्रू मैकेनिज्म के माध्यम से), डिस्क को उठाना या कम करना।

  हैंडव्हील (या एक्ट्यूएटर): मैनुअल ऑपरेशन के लिए, हैंडव्हील को घुमाना स्टेम को चलाता है। स्वचालित संचालन के लिए इलेक्ट्रिक, वायवीय, या हाइड्रोलिक एक्ट्यूएटर्स से भी जुड़ा हो सकता है।

  स्टफिंग बॉक्स: बोनट के भीतर स्थित, स्टेम के आसपास। लचीली पैकिंग सामग्री (जैसे, ग्रेफाइट, पीटीएफई) से भरा हुआ और स्टेम के साथ द्रव रिसाव को रोकने के लिए एक ग्रंथि द्वारा संपीड़ित।

  स्टेम नट / योक: बढ़ते स्टेम ग्लोब वाल्व के लिए, हैंडव्हील एक तेम अखरोट से जुड़ा हुआ है जो एक जुए पर लगाया जाता है। हैंडव्हील को घुमाने से स्टेम अखरोट को बदल जाता है, थ्रेडेड स्टेम को ऊपर या नीचे ले जाता है।

2। कार्य सिद्धांत (कोर):

   उद्घाटन प्रक्रिया: हैंडव्हील वामावर्त को घुमाएं। स्टेम नट बदल जाता है, जिससे स्टेम ऊपर की ओर बढ़ जाता है। स्टेम सीट से डिस्क को दूर ले जाता है। जैसे -जैसे डिस्क बढ़ती है, डिस्क और सीट के बीच का प्रवाह क्षेत्र धीरे -धीरे बढ़ता है, जिससे तरल पदार्थ को नीचे (या ऊपर, डिजाइन के आधार पर) के माध्यम से प्रवाह करने की अनुमति मिलती है।

   समापन प्रक्रिया: हैंडव्हील क्लॉकवाइज को घुमाएं। स्टेम नट बदल जाता है, स्टेम को नीचे की ओर ले जाता है। स्टेम डिस्क को नीचे धकेलता है जब तक कि इसकी सीलिंग सतह सीट सीलिंग सतह के खिलाफ कसकर प्रेस नहीं करती है। पर्याप्त बल को लागू करने से तरल पदार्थ मार्ग को रोकने के लिए दो सटीक रूप से mated सतहों के बीच एक यांत्रिक सील बनता है।

   प्रमुख बिंदु: एक ग्लोब वाल्व का उद्घाटन और समापन डिस्क के रैखिक विस्थापन (उठाने/कम करने) के माध्यम से प्राप्त किया जाता है। सील सीट पर डिस्क द्वारा लागू लंबवत संपीड़ित बल पर निर्भर करता है।

3.flow दिशा डिजाइन

डिस्क के तहत प्रवाह (मानक प्रवाह-प्रवाह-से-बंद): यह सबसे आम डिजाइन है। द्रव डिस्क के नीचे प्रवेश करता है और इसके ऊपर से बाहर निकलता है।

   लाभ: बंद स्थिति में, द्रव का दबाव डिस्क के नीचे कार्य करता है, जिससे सीट के खिलाफ इसे तंग करने में मदद मिलती है, जिससे सील बढ़ जाती है। वाल्व को खोलने के लिए अपेक्षाकृत कम ऑपरेटिंग बल की आवश्यकता होती है (द्रव दबाव डिस्क को उठाने में सहायता करता है)।

   DISADVNTAGES: प्रवाह पथ यातनापूर्ण ("S" आकार का) है, जिसके परिणामस्वरूप उच्च प्रवाह प्रतिरोध होता है। सीट के नीचे की गुहा तलछट को फंसा सकती है।

डिस्क पर प्रवाह (रिवर्स फ्लो-फ्लो-टू-ओपन): द्रव डिस्क के ऊपर प्रवेश करता है और इसके नीचे से बाहर निकलता है।

   लाभ: स्टेम और स्टफिंग बॉक्स वाल्व गुहा में सिस्टम के दबाव के संपर्क में नहीं हैं (दबाव डिस्क से ऊपर है), संभावित रूप से पैकिंग जीवन का विस्तार। सीट के नीचे तलछट बिल्डअप के लिए कम प्रवण।

   नुकसान: जब समापन, द्रव का दबाव डिस्क के ऊपर काम करता है, तो सीट से इसे उठाने की कोशिश कर रहा है, सीलिंग में बाधा डालता है। खोलने के लिए द्रव के दबाव पर काबू पाने की आवश्यकता होती है, जिससे अधिक परिचालन बल की आवश्यकता होती है। आमतौर पर केवल विशिष्ट अनुप्रयोगों (जैसे, नाली वाल्व, विशेष सेवा) के लिए उपयोग किया जाता है।

प्रवाह दिशा आमतौर पर वाल्व शरीर पर एक तीर द्वारा इंगित की जाती है। स्थापना को इस दिशा का सख्ती से पालन करना चाहिए!

4. केवल विशेषताओं:

लाभ:

   उत्कृष्ट शटऑफ: डिस्क और सीट सीलिंग सतहों के बीच बड़ा संपर्क क्षेत्र, ठीक से लैप्ड, मजबूत यांत्रिक सील बंद होने पर, कम रिसाव (एएनएसआई वर्ग VI प्राप्त कर सकता है), तंग शटऑफ की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

   आसान रखरखाव: डिस्क और सीट मरम्मत या बदलने के लिए अपेक्षाकृत आसान हैं (वाल्व अक्सर मरम्मत योग्य होते हैं)। कुछ डिजाइन इन-लाइन रखरखाव की अनुमति देते हैं।

   लघु स्ट्रोक: पूर्ण खुले से पूर्ण बंद तक डिस्क यात्रा अपेक्षाकृत कम है (आमतौर पर सीट बोर व्यास का ~ 1/4), जिससे मध्यम उद्घाटन/समापन समय होता है।

   मध्यम थ्रॉटलिंग क्षमता: जबकि समर्पित नियंत्रण वाल्व (जैसे, वी-पोर्ट बॉल, सनकी प्लग) के रूप में अच्छा नहीं है, ग्लोब वाल्व का उपयोग डिस्क स्थिति को बदलकर प्रवाह विनियमन के लिए किया जा सकता है, विशेष रूप से बंद स्थिति के पास जहां नियंत्रण परिशुद्धता बेहतर है। थ्रॉटलिंग के दौरान कटाव गेट वाल्व की तुलना में कम गंभीर है।

   बहुमुखी अनुप्रयोग: भाप, पानी, तेल, गैस, और संक्षारक मीडिया (उपयुक्त सामग्री/सील चयन के साथ) सहित विभिन्न तरल पदार्थों के लिए उपयुक्त।

नुकसान:

   उच्च दबाव ड्रॉप: यातनापूर्ण "एस" आकार का प्रवाह पथ महत्वपूर्ण दबाव हानि का कारण बनता है, जिससे उच्च ऊर्जा की खपत होती है। कम प्रतिरोध आवश्यकताओं के लिए उपयुक्त नहीं है।

   उच्च ऑपरेटिंग टॉर्क: खोलना और बंद करना (विशेष रूप से बंद स्ट्रोक के अंत के पास) को द्रव के दबाव और सीलिंग सतह घर्षण पर काबू पाने की आवश्यकता होती है, जिसके परिणामस्वरूप उच्च टोक़ (विशेष रूप से बड़े आकार/उच्च दबाव के लिए), अक्सर गियर ऑपरेटरों की आवश्यकता होती है।

   अपेक्षाकृत धीमी गति से ऑपरेशन: हालांकि डिस्क स्ट्रोक छोटा है, मल्टी-टर्न हैंडव्हील ऑपरेशन इसे क्वार्टर-टर्न वाल्व (बॉल, बटरफ्लाई) की तुलना में धीमा कर देता है।

प्रवाह दिशा महत्वपूर्ण: स्थापना दिशा को कड़ाई से प्रवाह तीर (आमतौर पर प्रवाह-अंडर-डिस्क) का पालन करना चाहिए। गलत स्थापना सीलिंग और ऑपरेटिंग बल को गंभीर रूप से प्रभावित करती है।

गुहा जाल तरल पदार्थ: क्षैतिज रूप से स्थापित प्रवाह-अंडर-डिस्क वाल्वों के लिए, निचले शरीर की गुहा तरल पदार्थ को फंसा सकती है, ठंड के वातावरण में ठंड को जोखिम में डाल सकती है या कुछ मीडिया के साथ परिचालन मुद्दों का कारण बन सकती है।

5.typical अनुप्रयोग:

   पाइपिंग सिस्टम को विश्वसनीय अलगाव और तंग शटऑफ (जैसे, बॉयलर फीडवाटर, स्टीम सिस्टम, रासायनिक प्रक्रियाओं) की आवश्यकता होती है।

   कुछ प्रवाह विनियमन क्षमता (जैसे, ठंडा पानी, सहायक रेखाएं) की आवश्यकता वाले अनुप्रयोग।

   उच्च दबाव वाले सिस्टम (संरचना दबाव को अच्छी तरह से संभालती है)।

   सख्त बाहरी रिसाव आवश्यकताओं के साथ स्थितियां (पैकिंग सील विश्वसनीय है और इसे ऑनलाइन समायोजित/प्रतिस्थापित किया जा सकता है)।

   छोटे बोर पाइपिंग में बहुत आम (DN50 / NPS 2 और नीचे)।

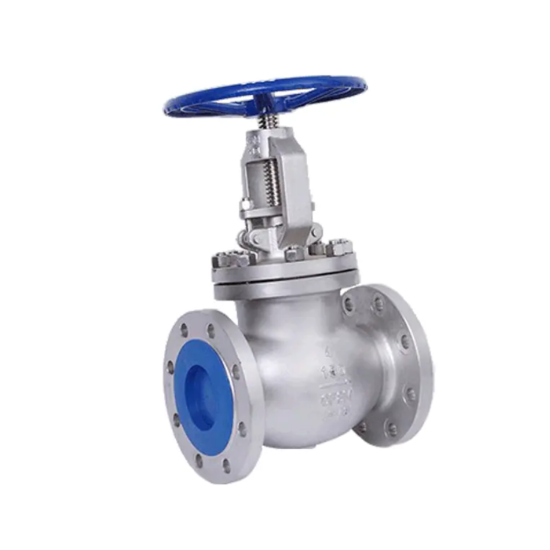

6.विश्व वाल्वकाम के सिद्धांत

   कोर एक्शन: डिस्क का ऊर्ध्वाधर रैखिक आंदोलन (उठाना/कम करना)।

   उद्घाटन सिद्धांत: हैंडव्हील को घुमाएं (या एक्ट्यूएटर मूव्स) → स्टेम ऊपर ले जाता है → डिस्क सीट से दूर → प्रवाह मार्ग खुलता है → द्रव प्रवाह।

   समापन सिद्धांत: हैंडव्हील को घुमाएं (या एक्ट्यूएटर मूव्स) → स्टेम नीचे चला जाता है → सीट के खिलाफ डिस्क प्रेस → सीलिंग सतहों को तंग संपर्क करें → प्रवाह मार्ग यांत्रिक रूप से बंद हो जाता है।

   सीलिंग सिद्धांत: डिस्क सीलिंग सतह और सीट सीलिंग सतह के बीच पर्याप्त संपीड़ित बल बनाने के लिए स्टेम द्वारा लागू नीचे की ओर बल पर निर्भर करता है, एक धातु-से-धातु या धातु-से-नरम संपर्क सील का गठन करता है।

   प्रवाह दिशा प्रभाव: मानक प्रवाह (प्रवाह-अंडर-डिस्क) के तहत, द्रव दबाव बंद के दौरान सीलिंग में सहायता करता है। रिवर्स फ्लो (फ्लो-ओवर-डिस्क) के तहत, द्रव का दबाव सीलिंग में बाधा डालता है और खोलने के बल को बढ़ाता है।
