नमनीय लोहे के पाइप संयुक्त प्रकारों के लिए तकनीकी विनिर्देश

    फ्लैंगेड जोड़ों ने उच्च शक्ति वाले बोल्ट (आईएसओ 898-1 ग्रेड 8.8 या उच्चतर के अनुरूप) का उपयोग दोनों पर निकला हुआ किनारा प्लेटों को जकसने के लिए किया हैपाइपसमाप्त होता है, अपस्ट्रीम और डाउनस्ट्रीम पाइपलाइनों के बीच एक कठोर संबंध स्थापित करना। संरचनात्मक भार पूरी तरह से बोल्ट द्वारा वहन किया जाता है, दबाव रेटिंग की आवश्यकता होती है (जैसे, PN16/PN25) सिस्टम के काम के दबाव से मेल खाता है।संयुक्त प्रकारलचीली विरूपण क्षमता की कमी है और विशेष अनुप्रयोगों जैसे कि वाल्व सामान, क्रॉस-सामग्री पाइपलाइन कनेक्शन और वियोज्य पाइप वर्गों के लिए अनुकूल है। पतली रबर गास्केट (मोटाई) 3 मिमी) की संपीड़ितता और मौसम प्रतिरोध में सीमाओं के कारण, सीलिंग दक्षता को ईपीडीएम या पीटीएफई-एन्हांस्ड गास्केट का चयन करके अनुकूलित किया जाना चाहिए। मिमी/(एम ·)))। उप-प्रवण क्षेत्रों के लिए flanged जोड़ों के लिए अनुपयुक्त हैं। गतिशील लोड परिदृश्यों के लिए, के-प्रकार यांत्रिक लचीले जोड़ों (AWWA C111 मानक) के लिए संक्रमण की सिफारिश की जाती है। विनिर्माण और स्थापना को संरेखण सटीकता और टोक़ नियंत्रण के लिए आईएसओ 7005 विनिर्देशों का कड़ाई से पालन करना चाहिए।

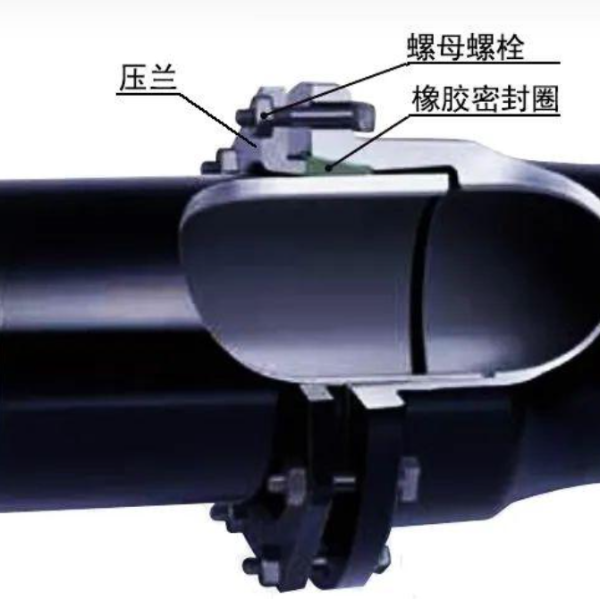

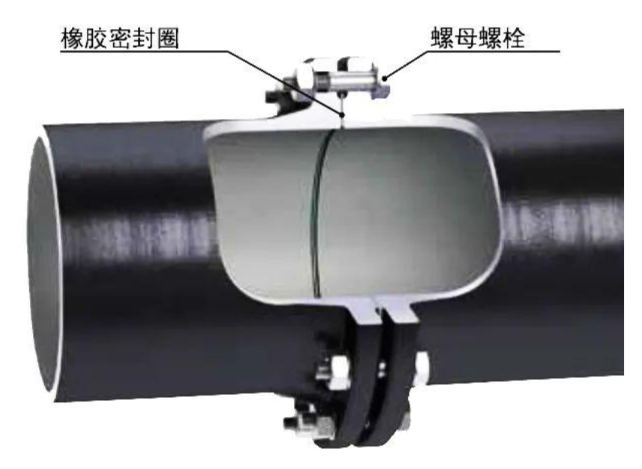

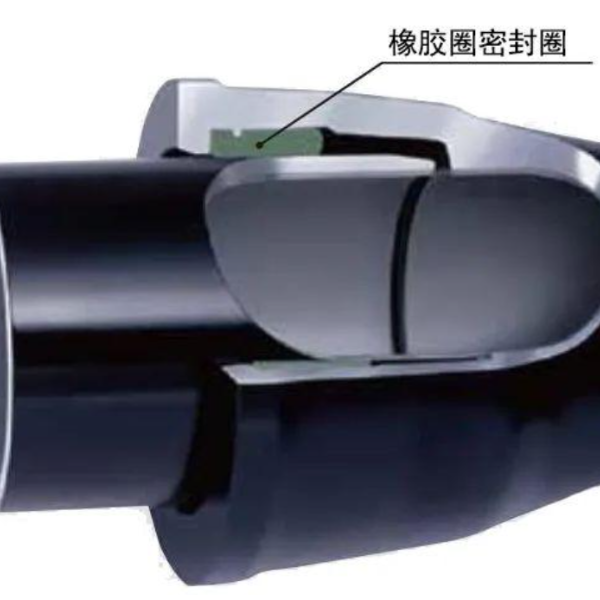

   लोचदार जोड़: एक संयुक्त कोणीय विक्षेपण या अक्षीय विस्थापन की एक निश्चित डिग्री प्रदान करने में सक्षम। मैकेनिकल लचीले जोड़ों और पुश-ऑन लचीले जोड़ों में शामिल हैं। यह सीलिंग अखंडता को बनाए रखते हुए पाइप के सीमित विस्थापन (अक्षीय, रेडियल, या कोणीय) के लिए अनुमति देता है। मुख्य प्रकारों में के-प्रकार के जोड़ों, स्व-संयमित यांत्रिक जोड़ों, और क्लैंप-प्रकार के लचीले जोड़ों में शामिल हैं। पिश-ऑन लचीले संयुक्त: सीलिंग के लिए एक रबर की अंगूठी के संपीड़न पर निर्भर करता है। स्थापना केवल स्पिगोट अंत को घंटी के अंत में धकेलकर पूरा किया जाता है। त्वरित स्थापना की विशेषता और कुछ विस्थापन के लिए अनुमति देते हुए, इन जोड़ों का व्यापक रूप से नगरपालिका जल आपूर्ति, जल निकासी और जल संचरण परियोजनाओं में उपयोग किया जाता है।

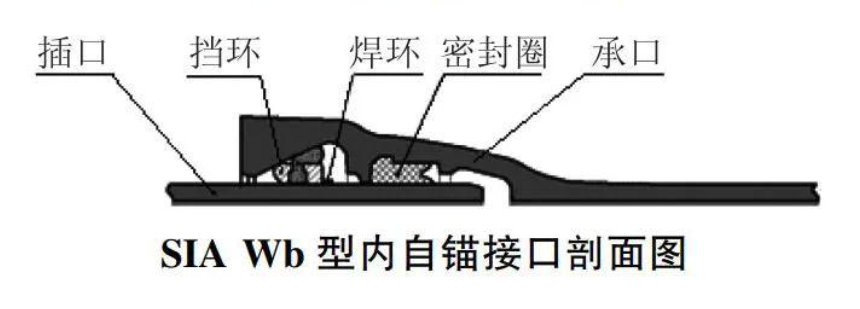

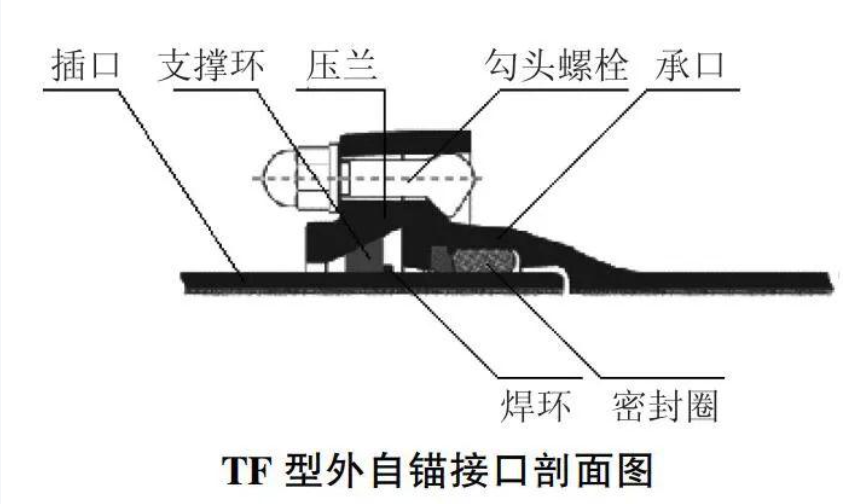

     स्व-संयम संयुक्त: संयुक्त पृथक्करण का विरोध करने के लिए डिज़ाइन किए गए डक्टाइल आयरन पाइप (डीआईपी) सिस्टम के भीतर एक लचीली कनेक्शन तकनीक। यह एक यांत्रिक लॉकिंग डिवाइस (जैसे कि दांतों को रोकना, पच्चर के आकार के लॉकिंग रिंग, या एंकरिंग ब्लॉक) को एक रबर सीलिंग रिंग के साथ एकीकृत करता है। मानक लचीले जोड़ों (± 10 मिमी अक्षीय विस्थापन, of 5 ° कोणीय विक्षेपण) के विस्थापन मुआवजा क्षमताओं को बनाए रखते हुए, यह सक्रिय रूप से पाइपलाइन पर अक्षीय खींचने वाले बलों का मुकाबला करता है। यह आंतरिक दबाव, जल प्रवाह प्रभाव, या जमीनी आंदोलन के कारण संयुक्त पृथक्करण जोखिमों को रोकता है। लॉकिंग डिवाइस के एकीकृत स्थान पर आधारित, स्व-संयोजक जोड़ों को दो मुख्य प्रकारों में वर्गीकृत किया जाता है: बाहरी स्व-संयम और आंतरिक आत्म-संयम। दोनों प्रकार पुलआउट प्रतिरोध और लचीला विस्थापन मुआवजा प्रदान करते हैं। हालांकि, वे संरचनात्मक डिजाइन, अनुप्रयोग परिदृश्यों और स्थापना प्रक्रियाओं में महत्वपूर्ण अंतर प्रदर्शित करते हैं।
