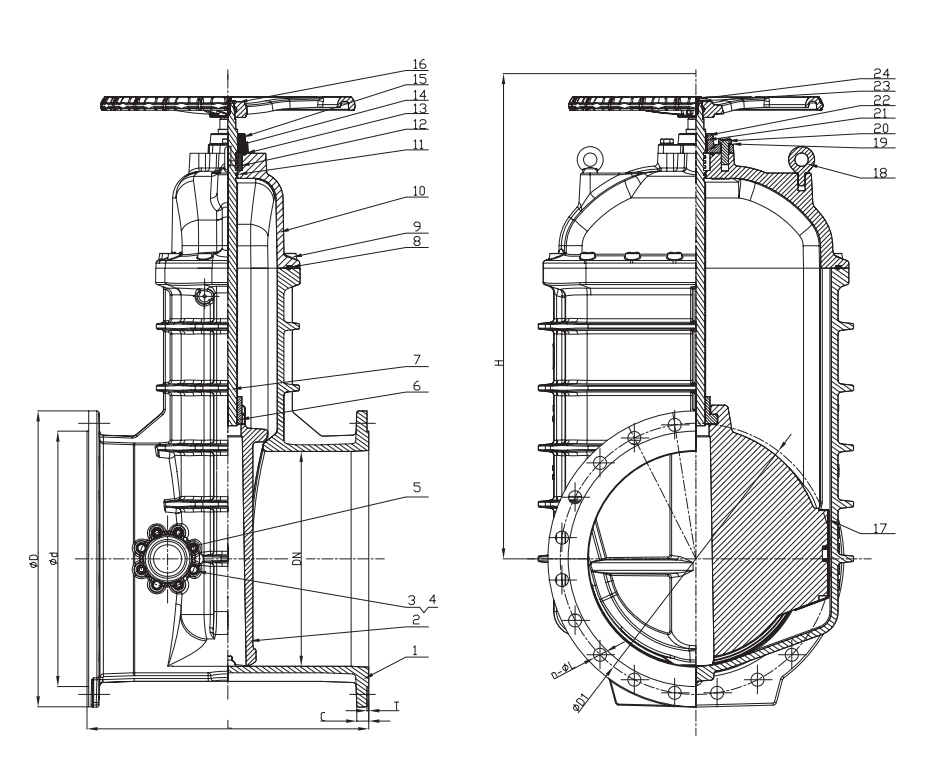

बाईपास आउटलेट (Z45xL) के साथ फ्लैंगेड लचीला एनआरएस गेट वाल्व क्या है?

बुनियादी प्रकार और कोर संरचना:

यह एक गेट वाल्व है। इसका मुख्य घटक एक डिस्क-आकार का गेट/वेज है जो तरल प्रवाह की दिशा में एक सीधी रेखा में लंबवत होता है (गेट लिफ्टों को प्रवाह की अनुमति देने के लिए) या बंद (गेट लोअर टू ब्लॉक फ्लो)। इस डिजाइन के परिणामस्वरूप पूरी तरह से खुलने पर न्यूनतम प्रवाह प्रतिरोध होता है।

प्रमुख सीलिंग तकनीक - लचीला सीट:

वाल्व एक लचीला सीट डिजाइन नियुक्त करता है। इसका मतलब है कि वाल्व की सीलिंग रिंग (सीट) आमतौर पर उच्च गुणवत्ता वाले रबर (जैसे ईपीडीएम, एनबीआर) से बना होता है और लोचदार/लचीला होता है। जब वाल्व बंद हो जाता है, तो गेट लचीला सीट के खिलाफ प्रेस करता है, जिससे रबर विकृत हो जाता है और कसकर गेट के किनारे के अनुरूप होता है, जिससे एक विश्वसनीय सील बन जाती है। यह डिज़ाइन पाइपलाइन में मामूली अशुद्धियों (जैसे गाद की तरह) के लिए कुछ सहिष्णुता प्रदान करता है और उत्कृष्ट सीलिंग प्रदान करता है, विशेष रूप से कम या मध्यम-दबाव अनुप्रयोगों के लिए उपयुक्त है।

स्टेम ऑपरेशन विधि - एनआरएस:

NRS का मतलब गैर-बढ़ते स्टेम के लिए है। वाल्व का संचालन करते समय (आमतौर पर एक हैंडव्हील या गियरबॉक्स को घुमाकर), स्टेम ही केवल घूमता है; यह अक्षीय रूप से ऊपर या नीचे की ओर नहीं जाता है। स्टेम की रोटरी गति को एक आंतरिक थ्रेडेड तंत्र (आमतौर पर एक गेट नट) के माध्यम से गेट के रैखिक लिफ्टिंग/लोअरिंग मूवमेंट में बदल दिया जाता है। इस डिजाइन का मुख्य लाभ इसकी न्यूनतम ओवरहेड क्लीयरेंस आवश्यकता है; स्टेम का शीर्ष उद्घाटन/समापन के दौरान नहीं बढ़ता है, जिससे यह अंतरिक्ष-विवश प्रतिष्ठानों (जैसे भूमिगत वाल्व गड्ढों) के लिए आदर्श है।

कनेक्शन विधि - flanged:

वाल्व के इनलेट और आउटलेट के अंत में फ़्लैंग्स की सुविधा होती है। फ्लैंग्स बोल्ट छेद के साथ परिपत्र रिम्स हैं। स्थापना के दौरान, बोल्ट का उपयोग पाइपलाइन पर इसी संभोग फ्लैंग्स से वाल्व के फ्लैंग्स को कसकर कसने के लिए किया जाता है, जिसमें सीलिंग प्राप्त करने के लिए बीच में रखा गया गैसकेट होता है। Flanged कनेक्शन पाइपलाइन वाल्व के लिए सबसे आम और विश्वसनीय तरीकों में से एक है, जो आसान स्थापना, हटाने, रखरखाव और उच्च दबाव और तन्य बलों को समझने की सुविधा प्रदान करता है।

कोर फीचर - बाईपास आउटलेट के साथ:

यह इस वाल्व की सबसे विशिष्ट विशेषता है। इसमें वाल्व बॉडी पर एक अतिरिक्त, छोटा आउटलेट होता है (आमतौर पर इनलेट साइड के पास या बीच में), जिसे बाईपास आउटलेट या ब्लीड पोर्ट कहा जाता है। यह बाईपास पोर्ट आमतौर पर एक छोटे-व्यास वाले बॉल वाल्व, प्लग वाल्व, या ग्लोब वाल्व (बाईपास वाल्व के रूप में जाना जाता है) से सुसज्जित है।

बाईपास आउटलेट के मुख्य कार्य: मुख्य वाल्व में दबाव को संतुलित करना: मुख्य गेट वाल्व खोलने से पहले, खासकर जब इसके पार एक महत्वपूर्ण दबाव अंतर (उच्च अंतर दबाव) होता है, बाईपास वाल्व को पहले धीरे -धीरे खोला जाता है। यह उच्च दबाव वाले पक्ष से द्रव को धीरे-धीरे बाईपास लाइन के माध्यम से कम दबाव वाले पक्ष में प्रवाहित करने की अनुमति देता है, मुख्य गेट के दोनों किनारों पर दबाव को बराबर करता है। ऑपरेटिंग टॉर्क को कम करना और वाल्व की रक्षा करना: दबाव बराबरी के बाद, मुख्य वाल्व को खोलने के लिए आवश्यक बल (टॉर्क) काफी कम हो जाता है, जिससे ऑपरेशन आसान हो जाता है। इससे भी महत्वपूर्ण बात यह है कि यह उच्च अंतर दबाव के तहत मुख्य वाल्व को खोलने के लिए मजबूर करने से जुड़े जोखिमों को रोकता है, जैसे कि गंभीर गेट वाइब्रेशन, सीट सीलिंग सतह का स्कोरिंग/पहनना, या यहां तक कि स्टेम विरूपण/टूटना, वाल्व की रक्षा करना और अपनी सेवा जीवन का विस्तार करना। वाल्व.मिनर फ्लो कंट्रोल / सैंपलिंग: बाईपास वाल्व का उपयोग छोटे फ्लो फ्लुइड ट्रांसफर या सैंपलिंग के लिए भी किया जा सकता है।

ऑपरेशन और संकेत:

वाल्व आमतौर पर एक शीर्ष-माउंटेड हैंडव्हील (छोटे आकार) या गियरबॉक्स (बड़े आकार या जहां आसान ऑपरेशन की आवश्यकता है) के माध्यम से संचालित होता है। NRS डिज़ाइन के कारण, हैंडव्हील/गियरबॉक्स इनपुट शाफ्ट को घुमाना गेट को लिफ्ट/कम करने का कारण बनता है। वाल्व में आमतौर पर एक स्थिति संकेतक (जैसे, पॉइंटर और डायल) शामिल होता है जो स्पष्ट रूप से दिखाता है कि वाल्व खुले, बंद या मध्यवर्ती स्थिति में है या नहीं।

प्राथमिक आवेदन परिदृश्य:

यह वाल्व विशेष रूप से अनुप्रयोगों के लिए उपयुक्त है, जिसमें लगातार संचालन की आवश्यकता होती है या जहां ऑपरेशन के दौरान उच्च अंतर दबाव मौजूद हो सकता है। सामान्य उपयोगों में शामिल हैं: जल आपूर्ति नेटवर्क (नगरपालिका, औद्योगिक): मुख्य पाइपलाइन, पंप स्टेशन आउटलेट, ज़ोन अलगाव वाल्व, विशेष रूप से जहां पानी हथौड़ा जोखिम उच्च या मुख्य वाल्व संरक्षण की आवश्यकता होती है। फायर सुरक्षा प्रणाली: फायर पंप डिस्चार्ज, मुख्य नियंत्रण वाल्व, सुरक्षित और विश्वसनीय वाल्व संचालन सुनिश्चित करना।

मॉडल पदनाम - Z45XL:

Z45xl चीनी राष्ट्रीय मानक (GB) के तहत इस प्रकार के वाल्व के लिए एक विशिष्ट मॉडल पदनाम है: Z: गेट वाल्व (Zha Fa - 闸阀) .4 का प्रतिनिधित्व करता है: Flanged कनेक्शन का प्रतिनिधित्व करता है। वास्तविक उत्पादों में, छोटे आकार सीधे हैंडव्हील का उपयोग कर सकते हैं, लेकिन मॉडल अभी भी इस श्रृंखला संख्या को बनाए रख सकता है। xl: आमतौर पर यह दर्शाता है कि वाल्व में एक लचीला सीट (Xing - 弹性) है और इसमें एक बाईपास आउटलेट (लंबा - 旁通) शामिल है। यह एक प्रमुख पहचानकर्ता है जो इस मॉडल को एक मानक लचीला सीट गेट वाल्व (जैसे, Z45X - लचीला सीट केवल, कोई बाईपास नहीं) से अलग करता है।
