एक निकला हुआ किनारा और एक संयुक्त संयुक्त के बीच क्या अंतर है?

   1। मुख्य उद्देश्य अंतर

        निकला हुआ किनारा: इसका मुख्य उद्देश्य पाइपिंग सिस्टम में एक स्थायी या अर्ध-स्थायी, सील, कठोर कनेक्शन बिंदु बनाना है। इसका उपयोग पाइपों को पाइप, पाइप से वाल्व, पाइप से पंप, या अन्य उपकरणों से जोड़ने के लिए किया जाता है। यह पाइपिंग नेटवर्क के निर्माण के लिए मौलिक कनेक्शन विधि है। एक बार बोल्ट कसने के बाद, एक निकला हुआ किनारा कनेक्शन तय और अचल होने के लिए होता है।

संयुक्त: इसका मुख्य उद्देश्य विशिष्ट उपकरणों (जैसे वाल्व, पंप, प्रवाह मीटर) के त्वरित डिस्सैम और रखरखाव को सुविधाजनक बनाना है। यह एक बुनियादी कनेक्टर नहीं है, बल्कि "रखरखाव उपकरण" या "हटाने योग्य अनुभाग" के रूप में कार्य करता है, आमतौर पर उपकरणों के दोनों छोरों पर फ्लैंग्स के बीच स्थापित किया जाता है, जिसमें लगातार रखरखाव (जैसे, वाल्व) की आवश्यकता होती है। इसका बहुत अस्तित्व उपकरण हटाने को आसान बनाना है।

   2। संरचना और संचालन तंत्र अंतर

       निकला हुआ किनारा: संरचना अपेक्षाकृत सरल है, मुख्य रूप से बोल्ट छेद के साथ दो डिस्क (निकला हुआ किनारा प्लेटें) और बीच में एक सीलिंग गैसकेट सैंडविच के साथ। कनेक्शन के दौरान, आसपास के सभी निकला हुआ किनारा बोल्ट को गैसकेट को संपीड़ित करने के लिए समान रूप से कड़ा किया जाना चाहिए, सीलिंग और निर्धारण प्राप्त करना। उपकरणों को अलग करने के लिए, उपकरण के दोनों किनारों पर फ्लैंग्स पर सभी बोल्ट को जोड़ने वाले सभी उपकरणों को बाहर निकालने से पहले पूरी तरह से ढीला और हटा दिया जाना चाहिए। यह प्रक्रिया समय लेने वाली और श्रमसाध्य हो सकती है, खासकर अगर बोल्ट को कॉरोडेड किया जाता है या अंतरिक्ष सीमित है।

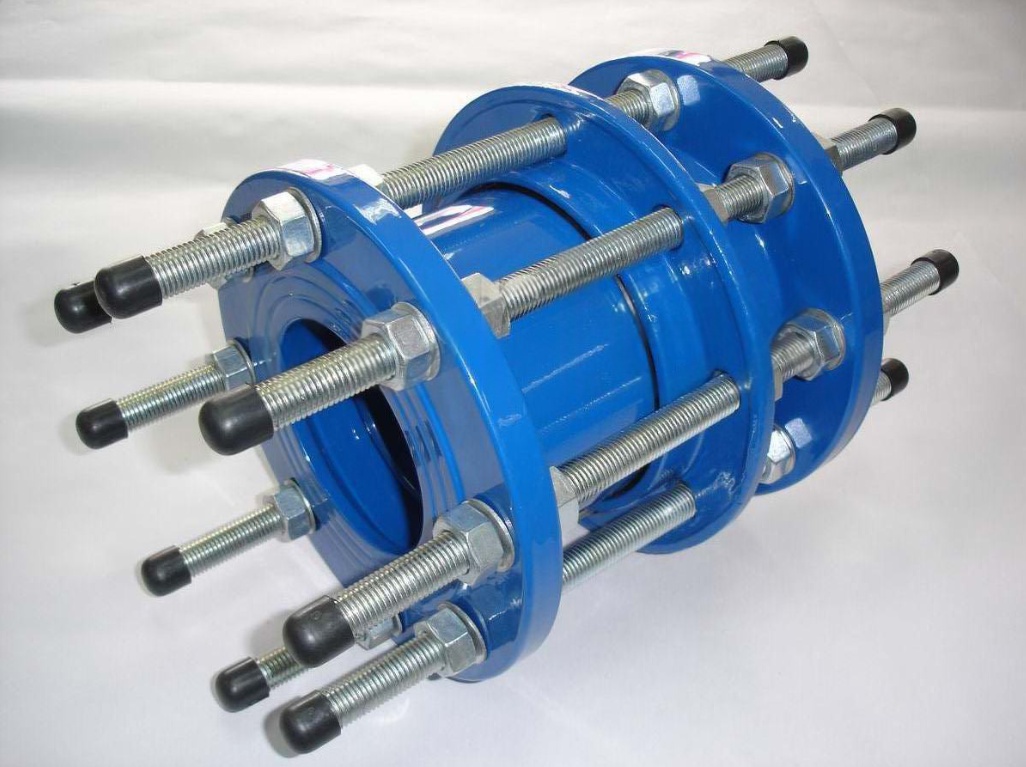

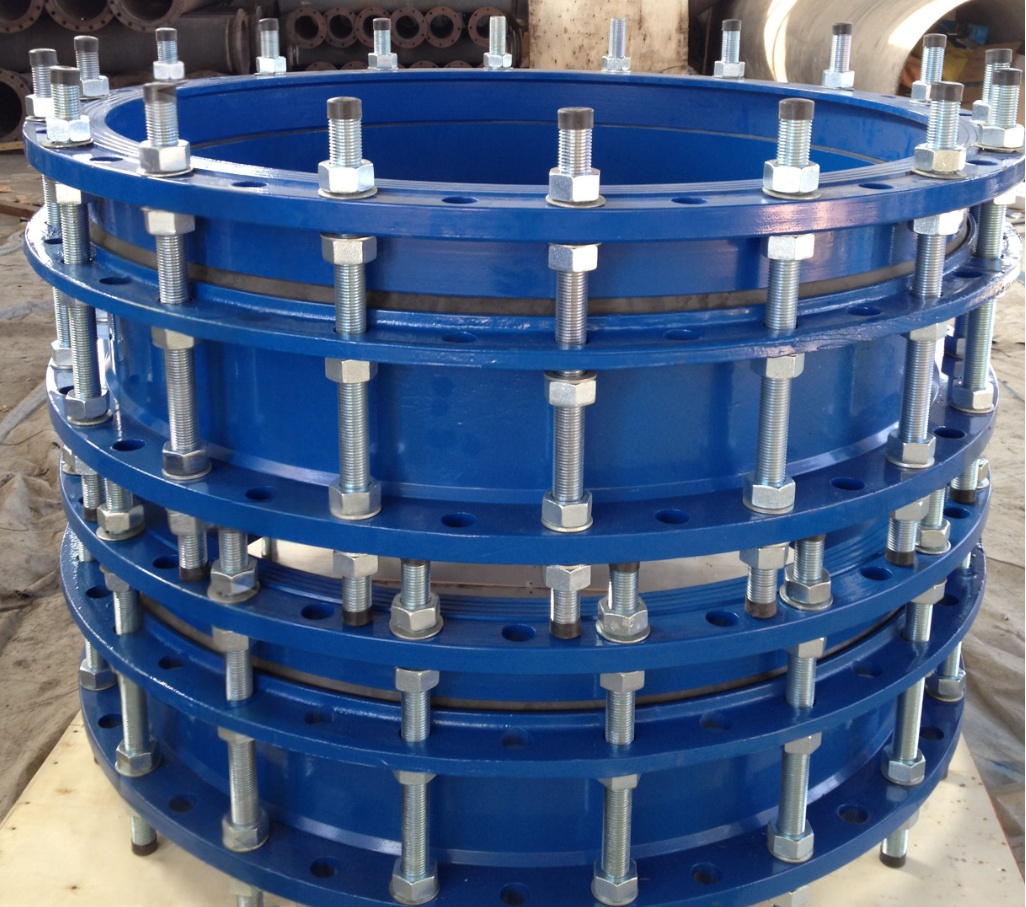

डिसकैंटिंग जॉइंट: संरचना अधिक जटिल है। इसमें दो फ्लैंग्स (एक निश्चित छोर, एक जंगम अंत), एक दूरबीन आस्तीन (एक दूरबीन संरचना, सील के साथ), और महत्वपूर्ण 2-4 सीमा बोल्ट शामिल हैं।

सामान्य ऑपरेशन के दौरान: सीमा बोल्ट पर नट समान रूप से कसते हैं, जंगम निकला हुआ किनारा निश्चित निकला हुआ किनारा की ओर खींचते हैं और दूरबीन आस्तीन को संपीड़ित करते हैं, जिससे पूरे संयुक्त कठोर को एक छोटे पाइप सेक्शन की तरह कठोर बना दिया जाता है।

जब उपकरण को डिस्सैम की आवश्यकता होती है: इन कुछ सीमा बोल्टों पर केवल नट को ढीला करने की आवश्यकता होती है (हटाया नहीं)। एक बार ढीला हो जाने के बाद, जंगम निकला हुआ किनारा (हटाने के लिए उपकरणों के साथ) को पाइपलाइन के साथ एक पूर्व निर्धारित दूरी (जैसे, 50 मिमी, 100 मिमी) के साथ अक्षीय रूप से खींचा जा सकता है। यह स्थान पाइपलाइन निकला हुआ किनारा से उपकरण को जोड़ने वाले बोल्टों को आसानी से हटाने के लिए पर्याप्त है, जिससे उपकरण को दूर ले जाया जा सकता है। पाइपिंग सिस्टम का निकला हुआ किनारा कनेक्शन (निश्चित निकला हुआ किनारा पक्ष पर) पूरी तरह से अछूता रहता है।

   3। कार्यात्मक फोकस अंतर

       निकला हुआ किनारा: बुनियादी कनेक्शन, सीलिंग और दबाव-असर कार्यों को प्रदान करता है। एक निश्चित बिंदु के रूप में डिज़ाइन किया गया है, इसमें आसान डिस्सैम के लिए विशिष्ट डिज़ाइन सुविधाओं का अभाव है और यह अक्षीय विस्थापन मुआवजा प्रदान नहीं करता है (जब तक कि यह विशेष रूप से डिज़ाइन किया गया विशेष निकला हुआ किनारा नहीं है)।

      संयुक्त डिसमैंटिंग:

      प्राथमिक कार्य: महत्वपूर्ण उपकरणों के त्वरित, कटिंग-मुक्त डिस्सैबली को सक्षम करता है, रखरखाव के समय और लागतों को काफी बचत करता है, और पाइपिंग सिस्टम में गड़बड़ी को कम करता है।

      अतिरिक्त कार्य: इसकी दूरबीन संरचना का उपयोग करते हुए, यह स्थापना और संचालन के दौरान मामूली पाइपलाइन अक्षीय विस्थापन (जैसे, थर्मल विस्तार/संकुचन, स्थापना त्रुटियों) के लिए भी क्षतिपूर्ति कर सकता है, स्थापना के दौरान संरेखण को सरल बनाता है, और कुछ कंपन अवशोषण प्रदान करता है।

   4। आवेदन परिदृश्य अंतर

       निकला हुआ किनारा: सर्वव्यापी, यह मानक कॉन्फ़िगरेशन है जहां भी एक कनेक्शन की आवश्यकता है। पाइपिंग सिस्टम अनगिनत निकला हुआ किनारा कनेक्शन बिंदुओं से बनाए गए हैं।

       डिसकैंटिंग संयुक्त: रणनीतिक रूप से महत्वपूर्ण उपकरणों (विशेष रूप से वाल्व, पंप) के दोनों किनारों पर स्थापित किया गया है जिसमें लगातार रखरखाव या संभावित प्रतिस्थापन की आवश्यकता होती है। यह मौजूदा दो निकला हुआ किनारा कनेक्शन बिंदुओं पर उपकरण और पाइपिंग प्रणाली के बीच "सम्मिलित" है। आमतौर पर सीमित रखरखाव स्थान, उच्च रखरखाव आवृत्ति, या जहां कटिंग/वेल्डिंग (गर्म काम) के साथ परिदृश्यों में उपयोग किया जाता है, की अनुमति नहीं है।

     प्रमुख अंतरों का सारांश:

     निकला हुआ किनारा एक "कनेक्टर" है: स्थायी रूप से पाइप और उपकरणों को जोड़ने के लिए उपयोग किया जाता है; यह सिस्टम के निर्माण की नींव है।

     डिसकंटिंग जॉइंट एक "रखरखाव घटक" है: विशिष्ट उपकरणों की डिस्सैम की सुविधा के लिए उपयोग किया जाता है; यह सिस्टम रखरखाव के लिए एक सहायक है। अपनी अनूठी दूरबीन संरचना और सीमा बोल्ट डिजाइन को सीमित करने के साथ, यह आपको केवल कुछ नटों को ढीला करके उपकरण हटाने के लिए जगह बनाने की अनुमति देता है, कई निकला हुआ किनारा बोल्ट या काटने वाले पाइपों को हटाने की परेशानी से बचता है।

     सरल सादृश्य:

     एक कैबिनेट के अंदर तय एक दराज की कल्पना करें।

     निकला हुआ किनारा कैबिनेट को दराज को नाखून या ग्लूइंग करने जैसा है - दराज को हटाने के लिए, आपको कनेक्शन को तोड़ना होगा या सभी नाखूनों/गोंद को हटाना होगा।

     डिसकंटिंग जॉइंट ड्रॉअर और कैबिनेट के बीच दराज स्लाइड्स और कुंडी स्थापित करने जैसा है - सामान्य ऑपरेशन के दौरान, कुंडी (सीमा बोल्ट) दराज को सुरक्षित रूप से लॉक करती है; जब रखरखाव की आवश्यकता होती है, तो अनियंत्रित (नट को ढीला करना) आपको निरीक्षण या प्रतिस्थापन के लिए स्लाइड्स (टेलीस्कोपिक आस्तीन) के साथ आसानी से दराज (उपकरण) को बाहर खींचने की अनुमति देता है। कैबिनेट बॉडी (मुख्य पाइपलाइन) अपने आप में पूरी तरह से अविभाजित रहता है।
