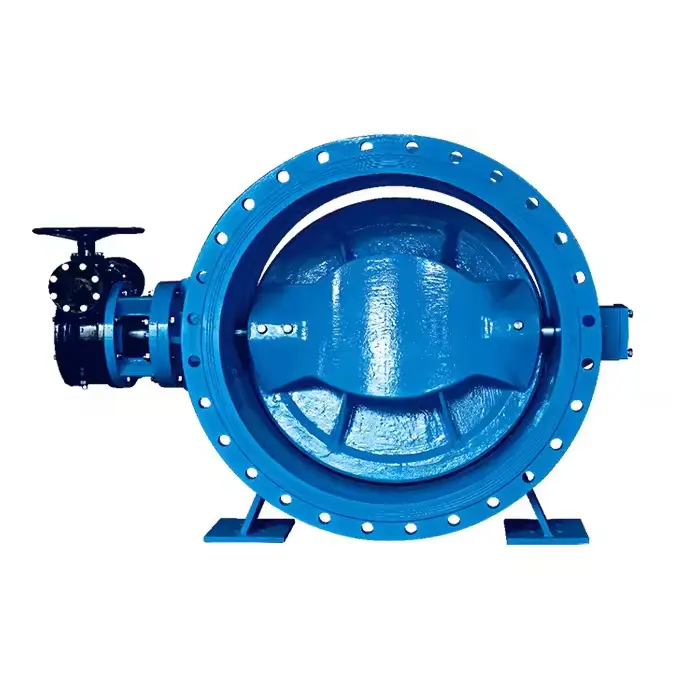

डबल सनकी निकला हुआ किनारा तितली वाल्व
यह डबल सनकी निकला हुआ किनारा तितली वाल्व नगरपालिका जल आपूर्ति और जल निकासी, पानी की आपूर्ति और जल निकासी के लिए उपयुक्त है। सीवेज उपचार, कृषि और औद्योगिक जल प्रणाली।
संरचनात्मक विशेषताएं और उपयोग
यह डबल सनकी निकला हुआ किनारा तितली वाल्व कृमि गियर संचालित हैं। निकला हुआ किनारा कनेक्शन। रबर सील। वाल्व शरीर नमनीय लोहे से बना है। वाल्व शरीर को एक टुकड़े में डाला जाता है। "ऊर्जा की बचत, पर्यावरण संरक्षण, सुरक्षा और सुविधा" के साथ डिजाइन मार्गदर्शन के रूप में, घरेलू और अंतर्राष्ट्रीय उत्पादों के फायदे और नुकसान के साथ संयुक्त, हमने उन्नत घरेलू और विदेशी स्तरों के साथ एक डबल सनकी सॉफ्ट सील बटरफ्लाई वाल्व विकसित किया है। इसमें छोटे ऑपरेटिंग टॉर्क हैं। संचालित करने के लिए आसान, श्रम-बचत और निपुण; किसी भी स्थिति में स्थापित किया जा सकता है, बनाए रखने में आसान: सील को प्रतिस्थापित किया जा सकता है, सीलिंग प्रदर्शन दो-तरफ़ा सीलिंग को प्राप्त करने के लिए विश्वसनीय है; सीलिंग सामग्री उम्र बढ़ने के प्रतिरोधी है। संक्षारण-प्रतिरोधी, लंबी सेवा जीवन: शाफ्ट का अंत एक विशेष ट्रांसमिशन स्क्वायर कैप से सुसज्जित है, जब वाल्व अच्छी तरह से स्थापित याओ वाल्व का संचालन करते हैं, तो आपको केवल मैचिंग टी-की का उपयोग करने की आवश्यकता होती है ताकि जमीन पर उद्घाटन और बंद हो सके। यह उत्पाद नगरपालिका जल आपूर्ति और जल निकासी, पानी की आपूर्ति और जल निकासी के लिए उपयुक्त है। सीवेज उपचार, कृषि और औद्योगिक जल प्रणाली।
वारंटी अवधि: 1 वर्ष
शरीर की सामग्री: नमनीय लोहा
आकार: मानक आकार
सील सामग्री: नाइट्राइल रबर
मानक: अमेरिकी मानक संघ
सामग्री विनिर्देश
| भाग संख्या | भाग | मानत विशिष्टताएँ | विकल्प |
| 1 | वाल्व बॉडी | EN-GJS-450-10 |
|
| 2 | ऊपरी स्टेम | स्टेनलेस स्टील | SS304, SS316, SS420, SS431 |
| 3 | डिस्क | EN-GJS-450-10 |
|
| 4 | नत्थी करना | स्टेनलेस स्टील 431 |
|
| 5 | निचला तना | स्टेनलेस स्टील | SS304, SS316, SS420, SS431 |
| 6 | झाड़ी | पीतल |
|
| 7 | 0 रिंग | नोकदार | ईपीडीएम |
| 8 | सीट | स्टेनलेस स्टील |
|
| 9 | अंगूठी की सील | एन.आर. |
|
| 10 | गियर बॉक्स | EN-GJS-450-10 |
|
| 11 | पैकिंग | नोकदार |
|
| 12 | पेंच | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |

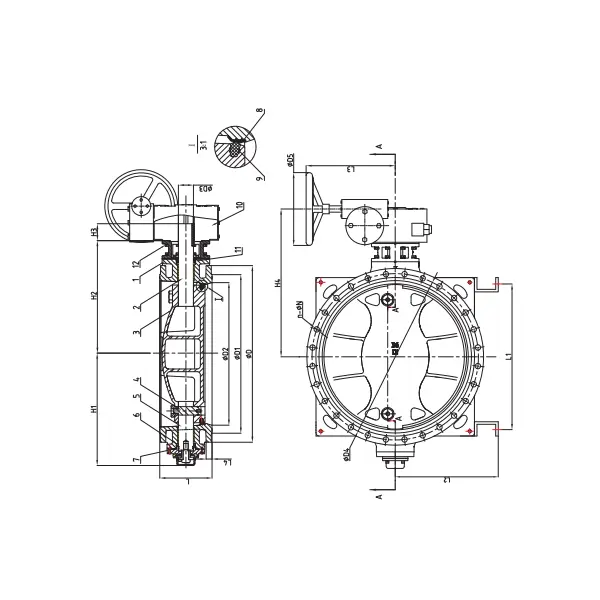

| डीएन | आयाम (मिमी) | |||||||||||||||||
| इंच | मिमी | एच 1 | एच 2 | H3 | एच 4 | L | L1 | एल 2 | एल 3 | L4 | का | Ll1 | OD2 | 3 से | OD4 | OD5 | एन-ऑन | शीर्ष निकला हुआ किनारा ISO5211 |
| 16 " | 400 | 360 | 468 | 70 | 525 | 216 | 325 | 350 | 325 | 24.5 | 565 | 480 | 400 | 45 | 515 | 380 | 16-28 | F14/F16 |
| 18 " | 450 | 400 | 505 | 70 | 562 | 222 | 356 | 375 | 325 | 25.5 | 615 | 530 | 450 | 50 | 565 | 380 | 20-28 | F14/F16 |
| २० " | 500 | 450 | 565 | 70 | 628 | 229 | 450 | 410 | 340 | 26.5 | 670 | 582 | 500 | 60 | 620 | 380 | 20-28 | एफ 16 |
| 24 " | 600 | 514 | 590 | 90 | 646 | 267 | 450 | 530 | 373 | 30 | 780 | 682 | 600 | 65 | 725 | 380 | 20-एफ 31 | F25 |
| 28 " | 700 | 615 | 625 | 82 | 689 | 292 | 782 | 550 | 448 | 32.5 | 895 | 794 | 700 | 75 | 840 | 500 | 24-एफ 31 | F25 |
| 32 " | 800 | 672 | 680 | 92 | 760 | 318 | 882 | 600 | 480 | 35 | 1015 | 901 | 800 | 85 | 950 | 500 | 24-34 | F25 |
| 36 " | 900 | 705 | 715 | 107 | 795 |
|
982 | 650 | 555 | 37.5 | 1115 | 1001 | 900 | 95 | 1050 | 600 | 28-34 | F25 |
| 40 " | 1000 | 819 | 841 | 143 | 922.5 | 410 | 1082 | 700 | 616 | 40 | 1230 | 1112 | 1000 | 105 | 1160 | 700 | 28-37 | F25 |
| 48 " | 1200 | 975 | 1005 | 131 | 1089 | 470 | 1282 | 800 | 648 | 45 | 1455 | 1328 | 1200 | 125 | 1380 | 700 | 32-एफ 41 | F30 |
| ५६ " | 1400 | 1115 | 1210 | 140 | 1294 | 530 | 1432 | 980 | 648 | 46 | 1675 | 1530 | 1400 | 150 | 1590 | 700 | 36-एफ 44 | एफ 35 |
| 64 " | 1600 | 1205 | 1295 | 240 | 1402 | 600 | 1622 | 1075 | 686 | 49 | 1915 | 1750 | 1600 | 160 | 1820 | 700 | 40-50 | एफ 35 |
| 72 " | 1800 | 1405 | 1470 | 263.5 | 1580 | 670 | 1822 | 1175 | 706 | 52 | 2115 | 1950 | 1800 | 170 | 2020 | 700 | 44-50 | एफ 40 |
| 80 " | 2000 | 1595 | 1660 | 280 | 1790 | 760 | 1982 | 1260 | 821 | 55 | 2325 | 2150 | 2000 | 190 | 2230 | 1000 | 48-50 | F48 |
| 88 " | 2200 | 1700 | 1745 | 280 |
|
1000 | 2105 | 1365 |
|
60 | 2550 | 2370 | 2200 | 220 | 2440 |
|
52-56 |
|
| 96 " | 2400 | 1780 | 1850 | 320 |
|
1100 | 2405 | 1525 |
|
62 | 2760 | 2570 | 2400 | 240 | 2650 |
|
56-56 |
|
| 104 " | 2600 | 1905 | 1965 | 320 |
|
1200 | 2650 | 1605 |
|
62 | 2960 | 2778 | 2600 | 240 | 2850 |
|
60-56 |
|
