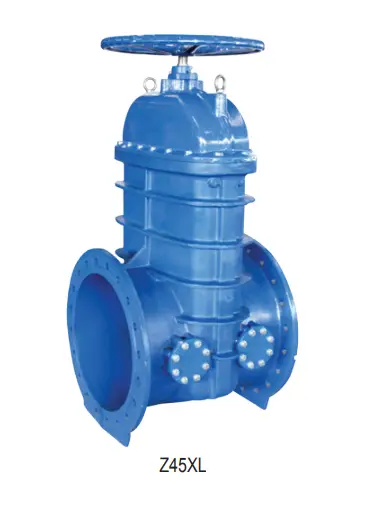

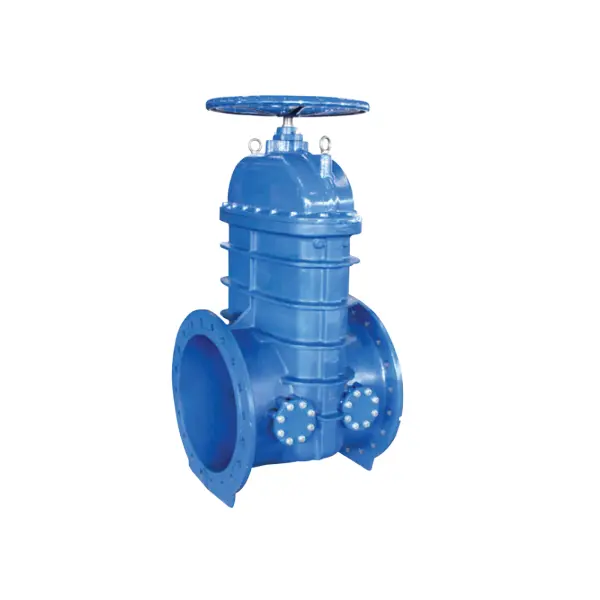

BS 5163 फ़्लेंजेड रिसिलिएंट NRS गेट वाल्व बाईपास आउटलेट के साथ
Model:(Z45XL) PN10/16
BS 5163 Flanged Resilient NRS गेट वाल्व बाईपास आउटलेट (Z45XL) PN10/16 के साथ
• कनेक्शन समाप्त होता है: बीएस एन 1092-2: 1997 को निकला हुआ किनारा
• काम का दबाव: PN10/16
• तापमान सीमा: 0 ℃- 100 ℃
• कोटिंग: फ्यूजन बॉन्डेड एपॉक्सी कोटिंग एएनएसआई/AWWA C550 के अनुसार
• कनेक्शन समाप्त होता है: बीएस एन 1092-2: 1997 को निकला हुआ किनारा
• काम का दबाव: PN10/16
• तापमान सीमा: 0 ℃- 100 ℃
• कोटिंग: फ्यूजन बॉन्डेड एपॉक्सी कोटिंग एएनएसआई/AWWA C550 के अनुसार

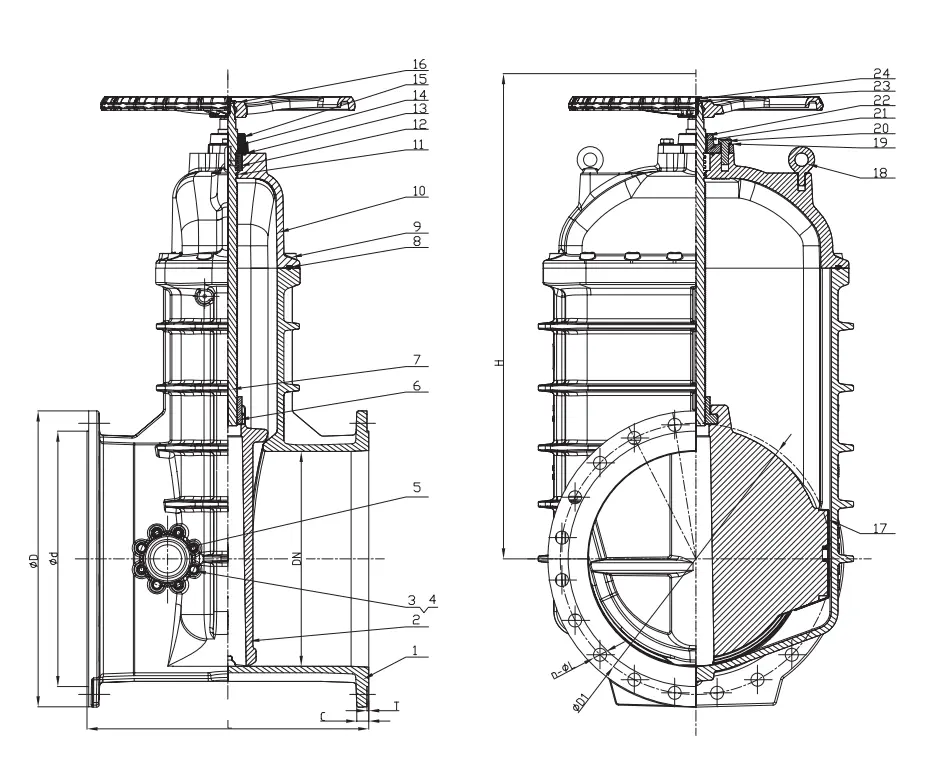

| सामग्री विनिर्देश | |||
| भाग संख्या | भाग | मानत विशिष्टताएँ | विकल्प |
| 1 | वाल्व बॉडी | EN-GJS-450-10 |
|
| 2 | लचीला वेज डिस्क | EN-GJS-450-10+EPDM |
|
| 3 | पेंच | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 4 | मंज़िल ढोनेवाला | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 5 | बाय-पास वाल्व कवर | EN-GJS-450-10 |
|
| 6 | नट | पीतल HPB59-1 |
|
| 7 | तना | स्टेनलेस स्टील | SS304/316/420/431 |
| 8 | बोनट गैस | ईपीडीएम | नोकदार |
| 9 | पेंच | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 10 | ढक्कन | EN-GJS-450-10 |
|
| 11 | O-अंगूठी | नोकदार | ईपीडीएम |
| 12 | जोर से धोनेवाला | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 13 | O-अंगूठी | नोकदार | ईपीडीएम |
| 14 | एक्सिस गाइड | पीतल HPB59-1 |
|
| 15 | ग्रंथि | EN-GJS-450-10 |
|
| 16 | हाथ पहिया | EN-GJS-450-10 | दबा हुआ स्टील |
| 17 | गाइड आस्तीन | ईपीडीएम |
|
| 18 | आँख बोल्ट | कार्बन स्टील जिंक मढ़वाया |
|
| 19 | मंज़िल ढोनेवाला | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 20 | पेंच | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 21 | 0 रिंग | नोकदार | ईपीडीएम |
| 22 | रिंग वाइपर | ईपीडीएम | नोकदार |
| 23 | मंज़िल ढोनेवाला | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| 24 | पेंच | कार्बन स्टील जिंक मढ़वाया | SS304, SS316 |
| नोट: 1. मानक विशिष्टता के अलावा अन्य विशेष सामग्री अनुरोध के लिए, कृपया जांच या आदेश सूची पर स्पष्ट रूप से संकेत दें। Bypasfiting और वाल्व असेंबली को उद्धृत और आपूर्ति नहीं की जानी चाहिए जब तक कि क्रम या जांच में विशिष्ट बयान न हो। 2. यदि बाईपास फिटिंग और वाल्व की आवश्यकता है, तो कृपया इसे अपने खरीद आदेश में स्पष्ट रूप से बताएं और लागत जोड़ी जाएगी इसलिए।" |
|||
| डीएन | पीएन | आयाम (मिमी) | ||||||||
| इंच | मिमी | L | H | D | डी 1 | d | C | T | n-oll | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-एफ 28 |
| 16 | 585 | 548 | 20-31 | |||||||
| २० " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-एफ 28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-एफ 37 | |||||||
