BS 5163 Flanged Resilient NRS गेट वाल्व PN25
Model:(Z45X) PN25
Z45X BS 5163 FLANGED RESILIENT NRS गेट वाल्व PN25
• कनेक्शन समाप्त होता है: बीएस एन 1092-2: 1997 को निकला हुआ किनारा
• काम का दबाव: PN25
• तापमान सीमा: 0 ℃- 100 ℃
• कोटिंग: फ्यूजन बॉन्डेड एपॉक्सी कोटिंग एएनएसआई/AWWA C550 के अनुसार
• काम का दबाव: PN25
• तापमान सीमा: 0 ℃- 100 ℃
• कोटिंग: फ्यूजन बॉन्डेड एपॉक्सी कोटिंग एएनएसआई/AWWA C550 के अनुसार
सामग्री विनिर्देश
|
भाग संख्या |
भाग |
मानत विशिष्टताएँ |
विकल्प |
|
1 |
वाल्व बॉडी |
EN-GJS-450-10 |
|
|
2 |
लचीला वेज डिस्क |
EN-GJS-450-10+EPDM |
|
|
3 |
तना |
स्टेनलेस स्टील |
SS304, SS316, SS420, SS431 |
|
4 |
पेंच |
कार्बन स्टील जिंक मढ़वाया |
SS304, SS16 |
|
5 |
ढक्कन |
EN-GJS-450-10 |
|
|
6 |
O-अंगूठी |
नोकदार |
ईपीडीएम |
|
7 |
ग्रंथि |
EN-GJS-450-10 |
|
|
8 |
हाथ पहिया |
EN-GJS-450-10 |
दबा हुआ स्टील |
|
9 |
पेंच |
कार्बन स्टील जिंक मढ़वाया |
SS304, SS16 |
|
10 |
Fla washer |
कार्बन स्टील जिंक मढ़वाया |
SS304, SS16 |
|
11 |
रिंग वाइपर |
नोकदार |
ईपीडीएम |
|
12 |
पेंच |
कार्बन स्टील जिंक मढ़वाया |
SS304, SS16 |
|
13 |
मंज़िल ढोनेवाला |
कार्बन स्टील जिंक मढ़वाया |
SS304, SS16 |
|
14 |
O-अंगूठी |
नोकदार |
ईपीडीएम |
|
15 |
जोर से धोनेवाला |
पीतल HPB59-1 (प्रकार ए) उपलब्ध नहीं (टाइप बी) |
|
|
16 |
बोनट गैस |
ईपीडीएम |
नोकदार |
|
17 |
नट |
पीतल HPB59-1 |
कांस्य ZQSN5-5-5 |
नोट: मानक विनिर्देश के अलावा अन्य विशेष सामग्री अनुरोध के लिए, कृपया जांच या आदेश सूची पर स्पष्ट रूप से संकेत दें।
|

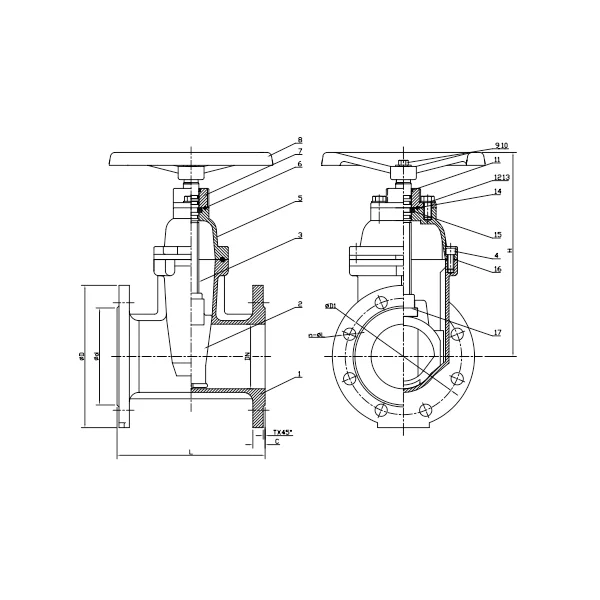

डीएन |
पीएन |
आयाम (मिमी) |
||||||||
|
इंच |
मिमी |
|
L |
H |
D |
डी 1 |
d |
C |
T |
n-oll |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-एफ 19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-एफ 28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-एफ 31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-एफ 31 |
हॉट टैग: BS 5163 Flanged Resilient NRS गेट वाल्व PN25
